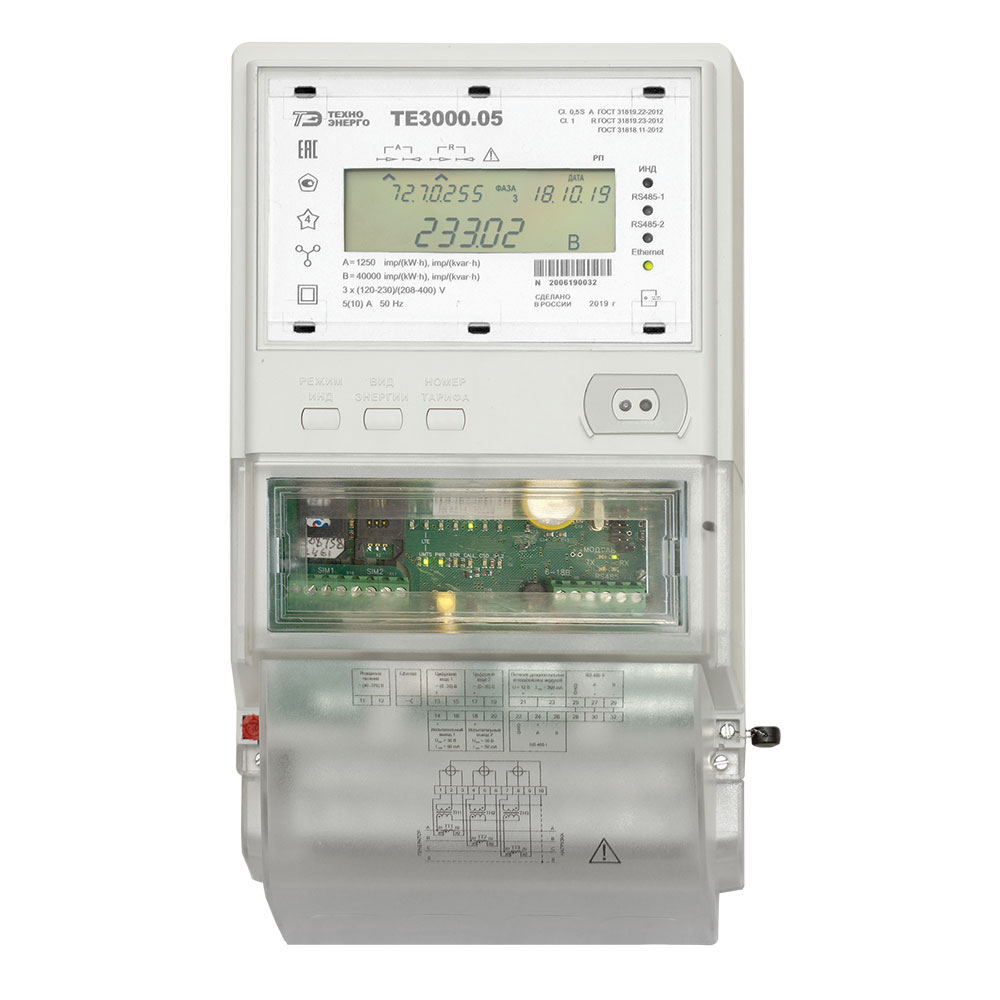

ТЕ3000
Соответствие требованиям ФЗ №522 ПП РФ №890 Запросить прайс

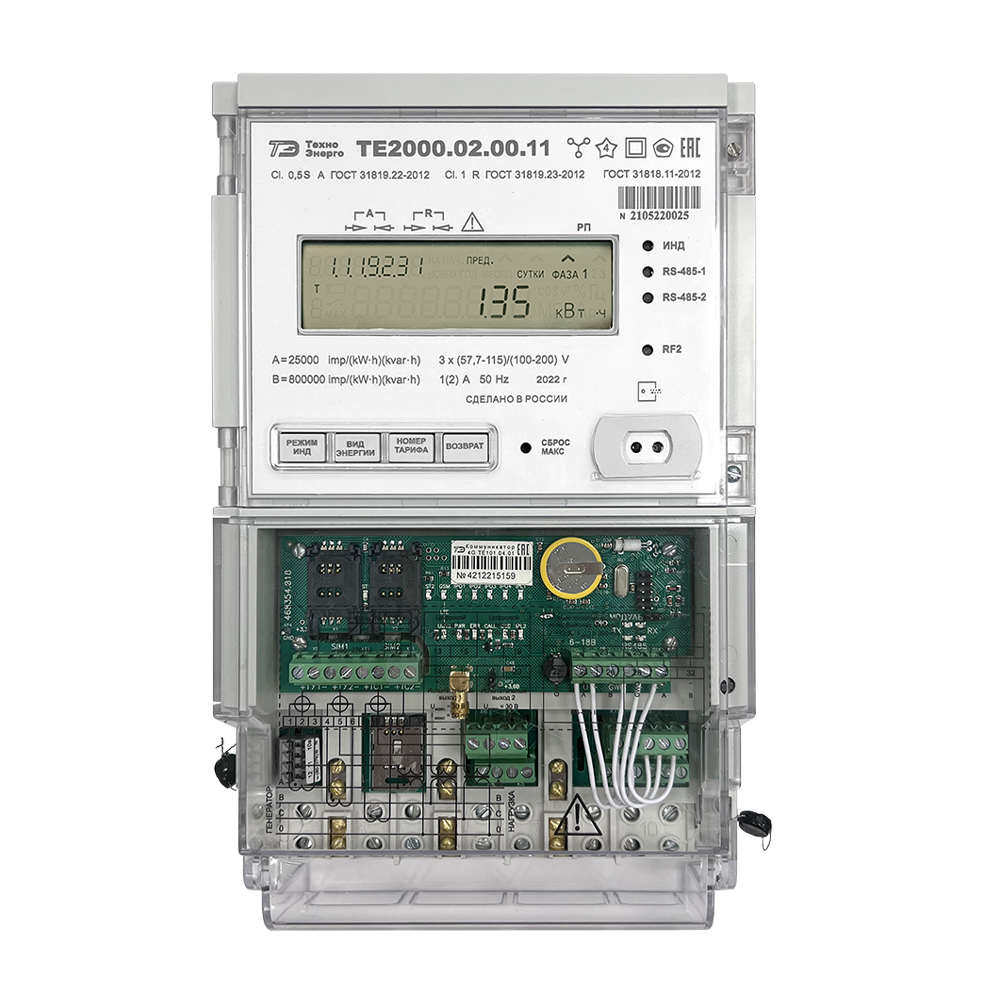

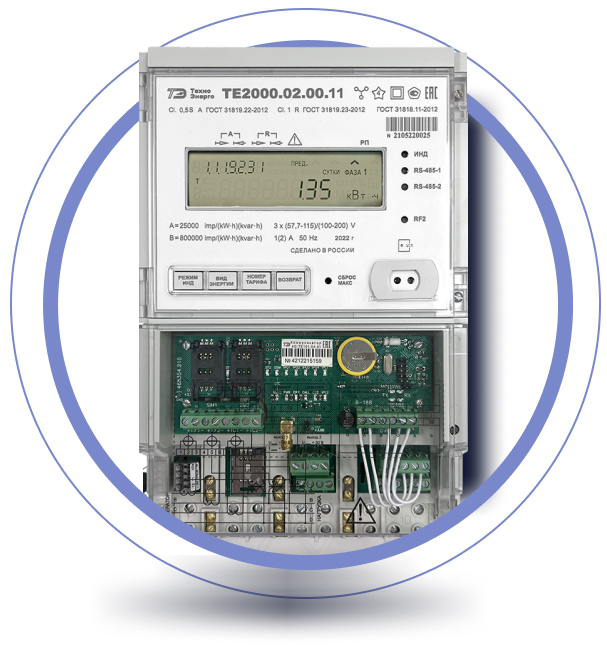

ТЕ2000
Соответствие требованиям ФЗ №522 ПП РФ №890 Запросить прайс

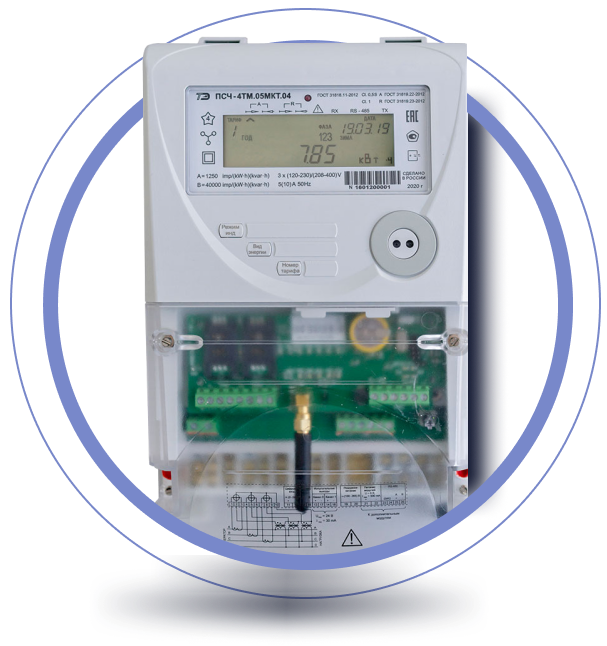

ПСЧ-4ТМ.05МКТ
Соответствие требованиям ФЗ №522 ПП РФ №890 Запросить прайс


#Никола Тесла

Современное и динамично развивающееся предприятие. Компания занимается разработкой и производством многофункциональных счетчиков электроэнергии. Производить широкую номенклатуру приборов позволяет наличие собственного специального конструкторского бюро по разработке изделий электронной техники, сборочно-монтажного, механообрабатывающего, инструментального производств, а также производства изделий из пластмассы. Готовая продукция проходит многоуровневую систему контроля и тестирования.
Узнать больше
О компании
Электронные приборы и коммуникационное оборудование:
- однофазных и трехфазных многофункциональных счетчиков электроэнергии серий: те3000, те2000, те1000, сэт-4тм, псч-4тм, сэб-1тм, в том числе с расщепленной архитектурой (split) и измерителей пкэ;
- корпусных и встраиваемых модемов plc, plc/ism, ism, ethernet;
- корпусных и встраиваемых коммуникаторов wi-fi, коммуникаторов сетей мобильной связи: 2g, 3g, 4g, nb-iot;
- терминалов управления и индикации счетчиков электроэнергии с расщепленной архитектурой;
- устройств сбора и передачи данных, устройств управления отключением нагрузки;
- дополнительного оборудования (устройства сопряжения трехфазных и оптических, преобразователей интерфейсов и др.);
- источников питания.
Конкурентные преимущества:
- выпускаемые компанией приборы разработаны на основе передовых конструкторских решений с использованием современного оборудования и новейших методик.
- каждый прибор проходит многоступенчатый контроль, необходимый для соблюдения всех производственных технологий и стандартов.
- вся продукция компании имеет необходимые сертификаты и включена в государственный реестр средств измерений рф.
- высокое качество выпускаемой продукции. система менеджмента качества предприятия отвечает требованиям стандарта iso 9001:2015.
Дилеры Техноэнерго на территории Приволжского федерального округа: ООО Алмаз-Ампер и ООО ГК Ярмарка.
Собственное
производство
Гибкая система
скидок
Доставка по всей
России

Подробнее

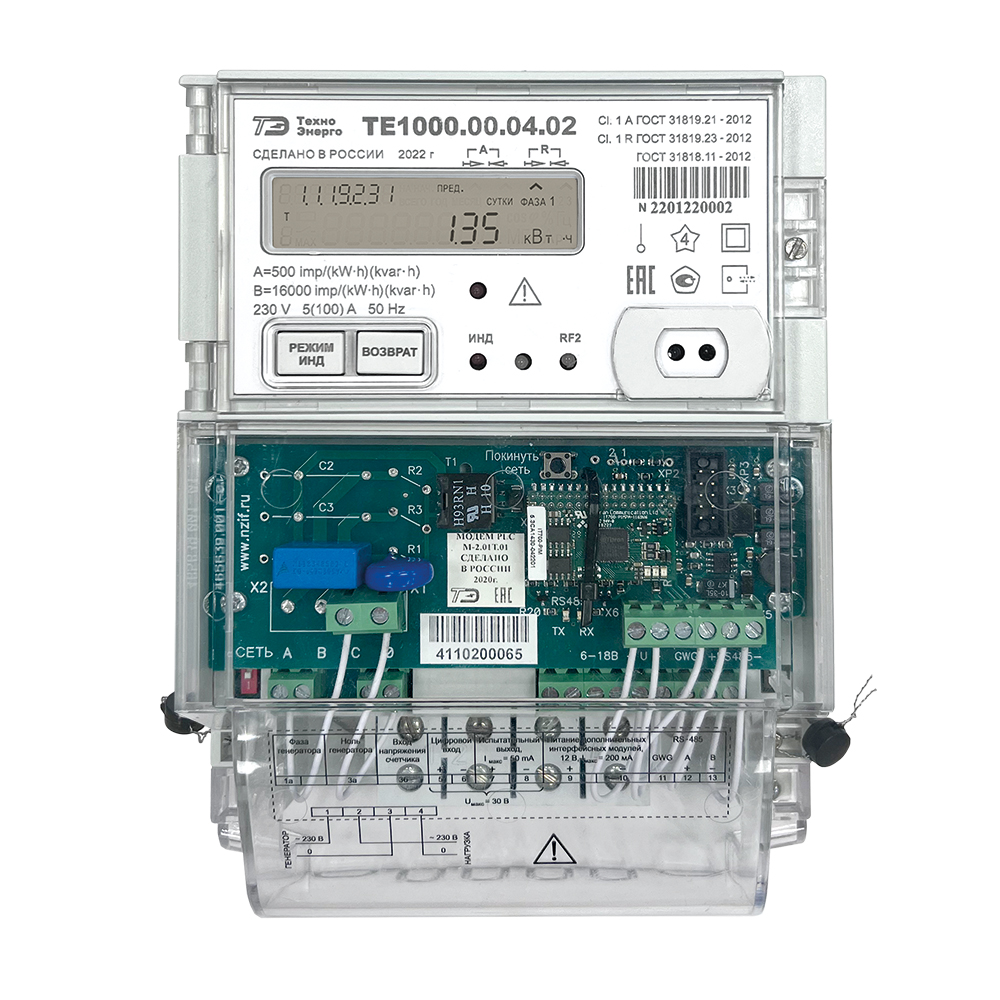

Измерение и многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии; ведение четырехканального массива профиля мощности нагрузки базовой структуры и расширенного массива профиля параметров с программируемым временем интегрирования; измерение параметров однофазной сети и качества электроэнергии.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Технические характеристики:
Наименование характеристики
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
1
1Базовый (максимальный) ток, А
5 (80) или 5 (100)
Максимальный ток в течение 10 мс, А
30Iмакс
Стартовый ток (чувствительность) 0,004Iб, мА
20
Номинальное напряжение, В
230
Установленный диапазон рабочих напряжений от 0,7Uном до 1,2Uном, В
от 160 до 276
Предельный рабочий диапазон напряжений, В
от 0 до 440
Номинальная частота сети, Гц
50
Рабочий диапазон частот, Гц
от 47,5 до 52,5
Диапазон измерения отклонения частоты от 50 Гц, Гц
от -7,5 до +7,5
Активная (полная) мощность, потребляемая параллельной цепью напряжения счетчика, Вт (В▪А), не более
2 (10)
Полная мощность, потребляемая последовательной цепью, В▪А, не более
0,1
Скорость обмена информацией:
по оптическому порту, бит/с
по интерфейсу RS-485, бит/с
9600, нечет, фиксированная
9600, 4800, 2400, 1200, 600, 300Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой батареи), не менее
40
16Самодиагностика
Циклическая, непрерывная
Помехоэмиссия
ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость к:
электростатическим разрядам
ГОСТ 31818.11-2012, ТР ТС 020/2011 ГОСТ 30804.4.2-2013 (степ. жесткости 4)
наносекундным импульсным помехам
ГОСТ 30804.4.4-2013 (степ. жесткости 4)
микросекундным импульсным помехам большой энергии
СТБ МЭК 61000-4-5-2006,
ГОСТ Р 51317.4.5-99 (степ. жесткости 4)радиочастотному электромагнитному полю
ГОСТ 30804.4.3-2013 (степ. жесткости 4)
кондуктивным помехам
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99 (степ. жесткости 3)магнитному полю промышленной частоты
ГОСТ Р 50648-94 (степень жесткости 5)
импульсному магнитному полю
ГОСТ 30336-95/ГОСТ Р 50649-94 (степень жесткости 5)
затухающему колебательному магнитному полю
ГОСТ Р 50652-94 (степень жесткости 5)
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 (25) °С, %
давление, кПа
от минус 40 до плюс 70
90 (100)**
от 70 до 106,7Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015
IР51(IР55)**
Габаритные размеры, мм, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
202х140х76
239х183х78
150×126×72Масса, кг, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
0,7
0,6
0,85 -
Назначение и область применения:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Ведение одного массива профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
- Измерение параметров электрической сети.
- Измерение значения тока в нулевом проводе и небаланса токов в нулевом и фазном проводах.
- Измерение и непрерывный мониторинг параметров качества электрической энергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в однофазных двухпроводных сетях переменного тока, производить мониторинг качества электроэнергии в точке измерения.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ).Технические особенности:
- Встроенные интерфейсы связи: оптопорт, RS-485, радиомодем (опционально) и один из таблицы встраиваемых интерфейсных модулей.
- В корпусе счетчика внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
- Расширенный диапазон рабочих напряжений от 160 до 276 В. Возможность работы при предельных напряжениях до 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий.
- ЖКИ с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю).
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- Опционально наличие реле с возможностью блокировки срабатывания.
- Один конфигурируемый цифровой вход (кроме счетчиков наружной установки) с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Один конфигурируемый испытательный выход с функцией формирования сигналов.
Функциональные возможности:
Тарификатор:
- восемь тарифов (Т1-Т8 и сумма по всем тарифам);
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание1), расписание праздничных дней и список перенесенных дней.
1)Для программирования тарифного расписания используется пассивное расписание, которое позднее можно активизировать по интерфейсу.
Счетчики серии ТЕ1000 ведут архивы тарифицированной учтенной энергии (активной, реактивной энергии прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:
- всего от сброса (нарастающий итог);
- за текущий год и 10 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 36 предыдущих месяцев;
- на начало текущего и 36 предыдущих месяцев;
- за текущие сутки и 180 предыдущих дня;
- на начало текущих суток и 180 предыдущих дня.
Массивы профилей
Счетчики ведут один массив профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут один расширенный массив параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).Измерение параметров электрической сети
Счетчики ТЕ1000 измеряют мгновенные значения (время интегрирования от 0,2 до
5 секунд с шагом 200 мс) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:- активной, реактивной и полной мощности;
- коэффициенты мощности;
- напряжения;
- тока;
- частоты сети;
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр);
- индукции воздействующего магнитного поля (справочный параметр);
- температуры внутри корпуса (справочный параметр);
- индукции воздействующего магнитного поля (справочный параметр).
Счетчики работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением.
Измерение показателей качества электроэнергии
Счетчики могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с
ГОСТ 33073-2014 по следующим показателям:- отрицательное и положительное отклонение напряжения;
- отклонение частоты;
- характеристики провалов и перенапряжений.
Счетчики ведут статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.
Испытательный выход и цифровой вход
В счетчиках ТЕ1000 функционирует один изолированный испытательный выход основного передающего устройства. Испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени;
- сигнала управления нагрузкой по различным программируемым критериям.
В счетчиках ТЕ1000 функционирует один цифровой вход, который может конфигурироваться:- для управления режимом поверки А или В;
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Счетчики ТЕ1000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или встроенным реле (опционально) и могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек;
- в режиме контроля максимального тока;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- по событию воздействия магнитного поля повышенной индукции.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.Журналы счетчика
Счетчики ТЕ1000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и две кнопки управления режимами индикации.
Индикатор счетчика может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
В счетчиках ТЕ1000 функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:- оптический интерфейс по ГОСТ IEC 61107-2011;
- интерфейс RS-485 (кроме счетчиков наружной установки);
- опционально радиомодем;
- опционально любой интерфейс из таблицы встраиваемых интерфейсных модулей.
Счетчики через любой интерфейс связи поддерживает следующие протоколы обмена:- ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС);
- ModBus RTU;
- канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта. -
Условное обозначение счетчика
Номинальный (максимальный) ток, А
Номинальное напряжение, В
Класс
точности измерения активной/
реактивной энергииРеле
Радиомодем
Счетчики электроэнергии внутренней установки
ТЕ1000.00
5(100)
230
1/1
+
+
ТЕ1000.01
5(100)
1/1
-
+
ТЕ1000.02
5(100)
1/1
+
-
ТЕ1000.03
5(100)
1/1
-
-
Счетчики электроэнергии наружной установки
ТЕ1000.40
5(100)
230
1/1
+
+
ТЕ1000.41
5(100)
1/1
-
+
ТЕ1000.42
5(100)
1/1
+
-
ТЕ1000.43
5(100)
1/1
-
-
Счетчики электроэнергии для установки на DIN-рейку
ТЕ1000.60
5(80)
230
1/1
+
+
ТЕ1000.61
5(80)
1/1
-
+
ТЕ1000.62
5(80)
1/1
+
-
ТЕ1000.63
5(80)
1/1
-
-
Типы встраиваемых интерфейсных модулей:
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01А (сеть 2G)
02
Модем PLC
04
Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G)
05
Модем Ethernet*
08
Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц)
10
Коммуникатор Wi-Fi ТЕ102.01.01А
11
Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)**
12
Коммуникатор 4G ТЕ101.04.01А/1 (сеть 2G+3G+4G)***
13
Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)
15
Модем LoRaWAN M-6Т.ZZ.ZZ
16
Модем Bluetooth M-7Т.ZZ.ZZ
17
Модем PLC/ISM ТЕ103.01.01А
19
Коммуникатор 4G ТЕ101.04.01А/2 (сеть 2G+3G, нет CSD)****
20
Коммуникатор Wi-Fi ТЕ160.01.01А (Wi-Fi-Mesh)
- ZZ – вариант исполнения интерфейсного модуля
- Только для счетчиков внутренней установки
- ** Максимальная скорость в сети 4G - 150 Мбит/с
- *** Максимальная скорость в сети 4G - 10 Мбит/с
- **** Максимальная скорость в сети 4G - 10 Мбит/с, нет канала CSD
Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки:
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02
Модем PLC M-2.01Т.01 (однофазный)
04
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05

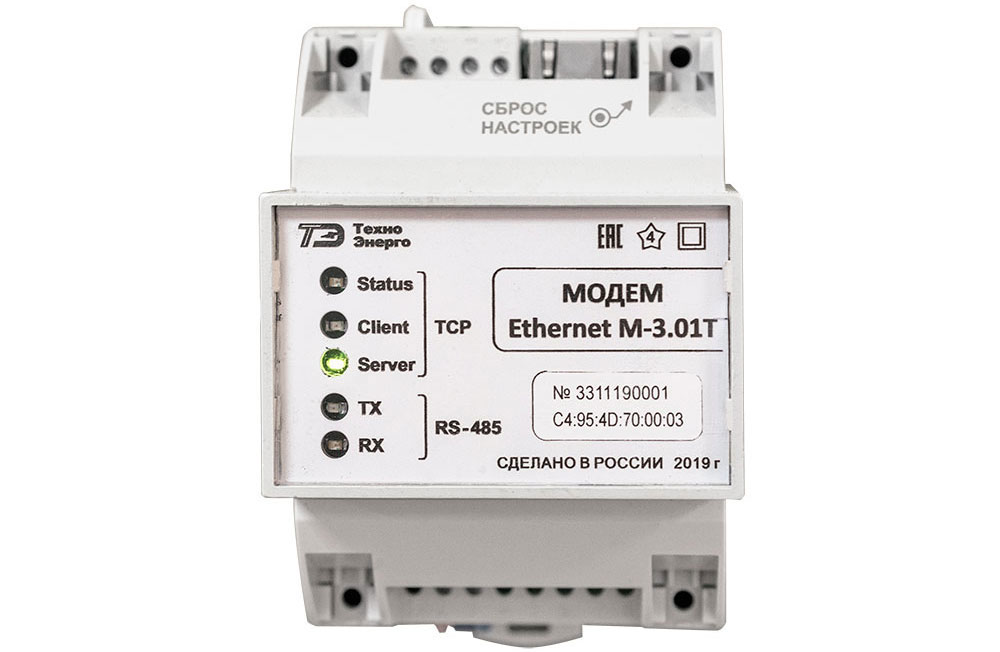

Модем Ethernet М-3.01Т.01
06
Модем ISM М-4.01Т.ZZ (430 МГц)
07
Модем ISM М-4.02Т.ZZ (860 МГц)
08
Модем ISM М-4.03Т.0.112 (2400 МГц)
09
Модем оптический М-5.01Т.ZZ
10
Коммуникатор Wi-Fi ТЕ102.01.01
11
Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
12
Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G+4G)**
13
Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G, только NB-IoT)
15
Модем LoRaWAN M-6Т.ZZ.ZZ
16
Модем Bluetooth M-7Т.ZZ.ZZ
17
Модем PLC/ISM ТЕ103.01.01 (однофазный)
19
Коммуникатор 4G ТЕ101.04.01/2 (сеть 2G+4G, нет CSD)
20
Коммуникатор Wi-Fi ТЕ160.01.01А (Wi-Fi-Mesh)
21
Модем G3 PLC ТЕ104.01,01 (однофазный)
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
- интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G - 150 Мбит/с.
** - Максимальная скорость в сети 4G - 10 Мбит/с.

Подробнее

Измерение и многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии; ведение четырехканального массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования и массива профиля параметров с возможностью конфигурирования; измерение параметров однофазной сети и качества электроэнергии.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Технические характеристики:
Наименование характеристики
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
1
1Базовый (максимальный) ток, А
5 (100)
Максимальный ток (чувствительность) 0,004Iб, мА
20
Максимальный ток в течение 10 мс, А
30Iмакс
Номинальное напряжение, В
230
Установленный рабочий диапазон напряжений от 0,7Uном до 1,2Uном, В
от 160 до 276
Предельный рабочий диапазон напряжений, В
от 0 до 440
Номинальная частота сети, Гц
50
Рабочий диапазон частот, Гц
от 47,5 до 52,5
Диапазон измерения отклонения частоты от 50 Гц, Гц
от -2,5 до +2,5
Активная (полная) мощность, потребляемая параллельной цепью напряжения счетчика, Вт (В×А), не более
2 (10)
Полная мощность, потребляемая последовательной цепью, В▪А, не более
0,1
Скорость обмена информацией:
по оптическому порту, бит/с
по интерфейсу RS-485, бит/с
9600, нечет, фиксированная
9600, 4800, 2400, 1200, 600, 300Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой батареи), не менее
40
16Самодиагностика
Циклическая, непрерывная
Помехоэмиссия
ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость к:
электростатическим разрядам
ГОСТ 31818.11-2012, ТР ТС 020/2011 ГОСТ 30804.4.2-2013 (степень жесткости 4)
наносекундным импульсным помехам
ГОСТ 30804.4.4-2013
(степень жесткости 4)микросекундным импульсным помехам большой энергии
СТБ МЭК 61000-4-5-2006,
ГОСТ Р 51317.4.5-99
(степень жесткости 4)радиочастотному электромагнитному полю
ГОСТ 30804.4.3-2013
(степень жесткости 4)кондуктивным помехам
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99
(степень жесткости 3)Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 (25) °С, %
давление, кПа
от минус 40 до плюс 70
90 (100)**
от 70 до 106,7Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015
IР51(IР55)**
Габаритные размеры, мм, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
202х140х76
239х183х78
150х126х72Масса, кг, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
0,7
0,85
0,6** В скобках данные для счетчиков наружной установки
-
Назначение и область применения:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии.
- Ведение одного массива профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
- Измерение параметров электрической сети.
- Измерение значения тока в нулевом проводе и небаланса токов в нулевом и фазном проводах.
- Измерение параметров качества электрической энергии (ПКЭ).
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в однофазных двухпроводных сетях переменного тока.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).Технические особенности:
- Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт для счетчиков внутренней установки.
- Оптопорт, радиомодем и встраиваемые интерфейсные модули для счетчиков наружной установки.
- В корпусе счетчика внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC, канальный пакетный протокол системы «Пирамида».
- Расширенный диапазон рабочих напряжений от 160 до 276 В.
- Жидкокристаллический индикатор.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю).
- Один конфигурируемый изолированный испытательный выход.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям. Опционально встроенное реле с возможностью блокировки срабатывания.
- Второй датчик тока в нулевом проводе.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик воздействия магнитного поля повышенной индукции.
Функциональные возможности:
Тарификатор:
- четыре тарифа (Т1-Т4 и сумма по всем тарифам);
- четыре типа дней (будни, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание, расписание праздничных дней и список перенесенных дней.
Счетчики ведут архивы тарифицированной учтенной энергии (активной, реактивной энергии прямого и обратного направления):- всего от сброса (нарастающий итог);
- за текущий год и 10 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 36 предыдущих месяцев;
- на начало текущего и 36 предыдущих месяцев;
- за текущие сутки и 124 предыдущих дня;
- на начало текущих суток и 124 предыдущих дня.
Массивы профилей
Счетчики ведут один массив профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут один расширенный массив параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
Измерение параметров электрической сети
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:- активной, реактивной и полной мощности;
- коэффициентов мощности;
- напряжения;
- тока;
- частоты сети;
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр).
Счетчик ведет измерения и фиксацию нарушений параметров качества электроэнергии по следующим показателям:
- отрицательное и положительное отклонение напряжения;
- отклонение частоты;
- характеристики провалов и перенапряжений.
Испытательный выход
В счетчиках функционирует один испытательный выход основного передающего устройства. Испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной);
- сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени;
- сигнала управления нагрузкой по различным программируемым критериям.
Управление нагрузкой
Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или встроенным реле и могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек;
- в режиме контроля максимального тока;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- по событию воздействия магнитного поля повышенной индукции.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и одна кнопка управления режимами индикации.
Индикатор счетчика может работать в одном из трех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, по текущему тарифу.Интерфейсы связи
В счетчиках функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:- оптический интерфейс по ГОСТ IEC 61107-2011;
- интерфейс RS-485 (кроме счетчиков наружной установки);
- опционально радиомодем (для счетчиков наружной установки);
- опционально любой интерфейс из таблицы встраиваемых интерфейсных модулей (для счетчиков наружной установки).
Счетчики через любой интерфейс связи поддерживают следующие протоколы обмена:- ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
- канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчики выполняют функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта. -
Условное обозначение счетчика
Наличие реле
Второй датчик тока
Радиомодем
Счетчики электроэнергии для установки внутри помещения

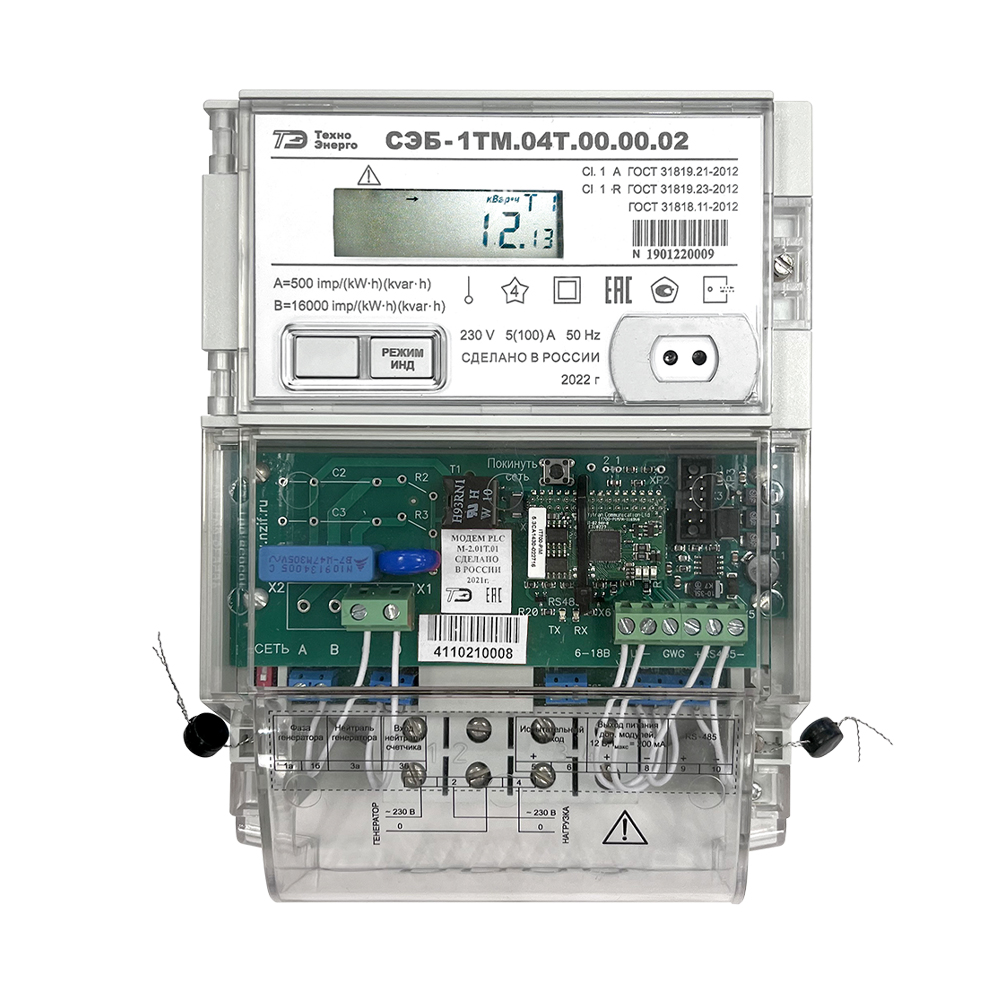

СЭБ-1ТМ.04Т.00
Есть
Есть
Нет
СЭБ-1ТМ.04Т.01
Нет
Есть
Нет
СЭБ-1ТМ.04Т.02
Есть
Нет
Нет
СЭБ-1ТМ.04Т.03
Нет
Нет
Нет
Счетчики электроэнергии наружной установки
СЭБ-1ТМ.04Т.40
Есть
Есть
Есть
СЭБ-1ТМ.04Т.41
Нет
Есть
Есть
СЭБ-1ТМ.04Т.42
Есть
Нет
Есть
СЭБ-1ТМ.04Т.43
Нет
Нет
Есть
СЭБ-1ТМ.04Т.44
Есть
Есть
Нет
СЭБ-1ТМ.04Т.45
Нет
Есть
Нет
СЭБ-1ТМ.04Т.46
Есть
Нет
Нет
СЭБ-1ТМ.04Т.47
Нет
Нет
Нет
Счетчики электроэнергии для установки на DIN-рейку
СЭБ-1ТМ.04Т.60
Есть
Есть
Нет
СЭБ-1ТМ.04Т.61
Нет
Есть
Нет
СЭБ-1ТМ.04Т.62
Есть
Нет
Нет
СЭБ-1ТМ.04Т.63
Нет
Нет
Нет
Примечание - Оптический интерфейс присутствует во всех вариантах исполнения.
Типы встраиваемых интерфейсных модулей для счетчиков наружной установки:
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02
Модем PLC
04
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05
Модем Ethernet
08
Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц)
10
Коммуникатор Wi-Fi ТЕ102.01.01А
11
Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)
13
Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)
15
Модем LoRaWAN M-6.ZZТ.ZZ
16
Модем Bluetooth M-7.ZZТ.ZZ
17
Модем PLC/ISM ТЕ103.01.01А
ZZ – вариант исполнения интерфейсного модуля
Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки:
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02
Модем PLC M-2.01Т.01 (однофазный)
04
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05
Модем Ethernet М-3.01Т.01
06
Модем ISM М-4.01Т.ZZ (430 МГц)
07
Модем ISM М-4.02Т.ZZ (860 МГц)
08
Модем ISM М-4.03Т.ZZ (2400 МГц)
09
Модем оптический М-5.01Т.ZZ
10
Коммуникатор Wi-Fi ТЕ102.01.01
11
Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
12
Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+4G)**
13
Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT))
14
Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT))
15
Модем LoRaWAN M-6.ZZТ.ZZ
16
Модем Bluetooth M-7.ZZТ.ZZ
17
Модем PLC/ISM ТЕ103.01.01 (однофазный)
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.

Подробнее

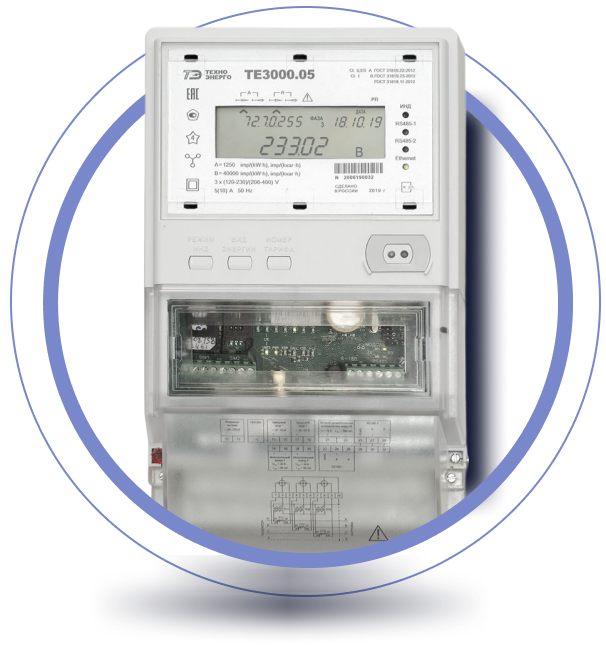

Измерение и многотарифный учет активной, реактивной энергии и мощности в двух направлениях и четырех квадрантной реактивной энергии (восемь каналов учета); измерение параметров качества электроэнергии (ПКЭ) и ведение статистики показателей качества с формированием суточных отчетов.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Технические характеристики:
Наименование характеристики
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
реактивной энергии
реактивной энергии по ГОСТ 31819.23-2012
0,2S или 0,5S
0,5*
1,0Номинальный (максимальный) ток (Iном/Iмакс), А
1 (2) или 5 (10)
Максимальный ток в течение 0.5 с, А
20Iмакс
Стартовый ток (чувствительность), (0,001Iном), мА
1 или 5
Диапазон номинальных напряжений (Uном), В
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)Установленный рабочий диапазон напряжений
от 0,8Uном до 1,2Uном, В:
для счетчиков с Uном 3×(57,7-115)/(100-200)В
для счетчиков с Uном 3×(120-230)/(208-400) В
3×(46-138)/(80-240);
3×(96-276)/(166-480)Предельный диапазон напряжений фаза – ноль, В
от 0 до 440
в двух любых фазахРабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В
от 90 до 276
Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В
от 0 до 440
Номинальная частота сети, Гц
50
Рабочий диапазон частот, Гц
от 42,5 до 57,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,2S или 0,5S), dP:
при 0,05Iном ≤ I ≤ Iмакс, cosφ =1
при 0,05Iном ≤ I ≤ Iмакс, cosφ =0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ =1
при 0,02Iном ≤ I < 0,05Iном, cosφ =0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ =0,25
±0,2 или ±0,5
±0,3 или ±0,6
±0,4 или ±1,0
±0,5 или ±1,0
±0,5 или ±1,0реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,5 или 1), dQ:
при 0,05Iном ≤ I ≤ Iмакс, sinφ =1
при 0,05Iном ≤ I ≤ Iмакс, sinφ =0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ =1
при 0,02Iном ≤ I < 0,05Iном, sinφ =0,5
при 0,05Iном ≤ I ≤ Iмакс sinφ =0,25
±0,5 или ±1,0
±0,6 или ±1,0
±1,0 или ±1,5
±1,0 или ±1,5
±1,0 или ±1,5полной мощности, dS (аналогично реактивной мощности)
dQ
коэффициента активной мощности, δkР
коэффициента реактивной мощности δkQ
коэффициента реактивной мощности δktg(δp+δs)
(δQ+δs)
(δQ+δp)мощности активных потерь, dPп
мощности реактивных потерь, dQп(2di + 2du)
(2di + 4du)Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В×А), не более:
57,7 В
115 В
120 В
230 В
1,1 (1,2)
1,2 (1,3)
1,2 (1,3)
1,6 (1,8)При работе от источника резервного питания для каждой параллельной цепи напряжения:
ток потребления, мА, не более
входное сопротивление, МОм
входная емкость, пФ
0,5
1
1500Полная мощность, потребляемая каждой последовательной цепью, В·А, не более
0,1
Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более:
счетчики без дополнительного интерфейсного модуля
= 90 В
35
= 276 В
15
~ 90 В
50
~ 276 В
20
счетчики с дополнительным интерфейсным модулем (ток 200 мА):
= 90 В
80
= 276 В
30
~ 90 В
90
~ 276 В
40
Скорость обмена информацией, бит/с:
по оптическому порту
9600по интерфейсу RS-485
115200, 76800, 57600, 38400, 19200, 9600, 4800, 2400, 1200, 600, 300
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой батареи), не менее
40
16Самодиагностика
Циклическая, непрерывная
Помехоэмиссия
ТР ТС 020/2011,
ГОСТ 30805.22-2013 для оборудования класса БПомехоустойчивость:
к электростатическим разрядам
ГОСТ 30804.4.2-2013
(степень жесткости 4)к наносекундным импульсным помехам
ГОСТ 30804.4.4-2013
(степень жесткости 4)к микросекундным импульсным помехам большой энергии
СТБ МЭК 61000-4-5-2006;
ГОСТ Р 51317.4.5-99
(степень жесткости 4)радиочастотным электромагнитным полям
ГОСТ 30804.4.3-2013
(степень жесткости 4)к звенящей волне
ГОСТ IEC 61000-4-12-2016,
ГОСТ 30804.4.12-2002
(степень жесткости 4)к колебательным затухающим помехам
ГОСТ IEC 61000-4-18-2016,
ГОСТ 30804.4.12-2002
(степень жесткости 3)к кондуктивным помехам, наведенным радиочастотными
электромагнитными полями, в полосе частот от 150 кГц до 80 МГцСТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99к магнитному полю промышленной частоты
ГОСТ Р 50648-94
(степень жесткости 5)к импульсному магнитному полю
ГОСТ 30336-95,
ГОСТ Р 50649-94
(степень жесткости 4)Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа
от минус 40 до плюс 60
90
от 70 до 106,7Габаритные размеры, мм, не более
299х170х101
Масса, кг, не более
1,65
Средний срок службы, лет
30
Средняя наработка до отказа, ч
220000
Гарантийный срок эксплуатации, лет
5
Межповерочный интервал, лет
16
-
Назначение и область применения:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
- Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут.
- Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
- Измерение параметров трехфазной электрической сети.
- Измерение и непрерывный мониторинг параметров качества электроэнергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.
Счетчики серии ТЕ3000 предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).Технические особенности:
- Встроенные равноприоритетные, независимые, гальванически изолированные интерфейсы связи: оптопорт, 2хRS-485, Ethernet (опционально)
- Сменные дополнительные интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi
- Цифровая обработка входных аналоговых сигналов с применением быстрого преобразования Фурье.
- Расширенный диапазон номинальных и рабочих напряжений: 3×(46-138)/(80-240) В или 3×(96-276)/(166-480) В. Возможность работы при предельных напряжениях до 440 В.
- Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий.
- ЖКИ с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журнала прерывания напряжения, журналов превышения порога мощности и статусного журнала.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал.
- Формирование сигнала управления нагрузкой по различным программируемым критериям;
- Два конфигурируемых цифровых входа с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
Функциональные возможности:
Тарификация и учет энергии
Тарификатор:- восемь тарифов (Т1-Т8 и сумма по всем тарифам);
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание, расписание праздничных дней и список перенесенных дней.
Счетчики серии ТЕ3000 ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:- всего от сброса (нарастающий итог);
- за текущий год и 9 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 35 предыдущих месяцев;
- на начало текущего месяца и 36 предыдущих месяцев;
- за текущие сутки и 123 предыдущих дня;
- на начало текущих суток и 124 предыдущих дня.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.
Массивы профилей
Счетчики серии ТЕ3000 ведут два независимых массива профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики серии ТЕ3000 ведут два независимых массива параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут.
Регистрация максимумов мощности нагрузки
Счетчики ТЕ3000 могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по первому, второму и третьему массиву профиля с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика:- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение параметров электрической сети
Счетчики ТЕ3000 измеряют мгновенные значения (время интегрирования от 0,2 до
5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- коэффициента мощности;
- фазного и межфазного напряжения и напряжения прямой последовательности;
- тока и тока нулевой последовательности;
- частоты сети;
- суммарного коэффициента гармонических составляющих токов;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
- суммарных коэффициентов гармонических составляющих фазных и межфазных напряжений;
- коэффициента несимметрии напряжения по нулевой и обратной последовательностям;
- текущего времени и даты;
- температуры внутри корпуса;
- индукции воздействующего магнитного поля.
Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.
Измерение показателей качества электроэнергии
Счетчики ведут измерение параметров показателей качества электроэнергии в соответствии с ГОСТ 30804.4.30-2013 для класса измерений S и ГОСТ 30804.4.7-2013 класса II.
Счетчики ТЕ3000 могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:- отрицательное и положительное отклонение фазных (или междуфазных) напряжений;
- отклонение частоты;
- коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
- суммарных коэффициентов гармонических составляющих фазных (или междуфазных) напряжения;
- коэффициентов гармонических составляющих фазных (или междуфазных) напряжений порядка n (n=2-40);
- коэффициентов интергармонических составляющих фазных (или междуфазных) напряжений порядка n (n=1-39);
- характеристики провалов, прерываний напряжения и перенапряжений.
Счетчики ТЕ3000 ведут статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.
Счетчики ведут измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:- коэффициенты несимметрии тока по обратной и нулевой последовательности;
- суммарных коэффициентов гармонических составляющих токов;
- коэффициентов гармонических составляющих токов порядка n (n=2-40);
- коэффициентов интергармонических составляющих токов порядка n (n=1-39);
коэффициентов несимметрии напряжения по обратной и нулевой последовательности; - характеристик провалов, перенапряжений и прерываний напряжения.
Испытательные выходы и цифровые входы
В счетчиках ТЕ3000 функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени(только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В счетчиках ТЕ3000 функционируют два цифровых входа, которые могут конфигурироваться:- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Счетчики ТЕ3000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством и могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Журналы счетчика
Счетчики ТЕ3000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.
Индикатор счетчика может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
В счетчиках функционируют четыре встроенных равноприоритетных, независимых, гальванически изолированных интерфейса связи:- оптический интерфейс по ГОСТ IEC 61107-2011;
- два интерфейса RS-485;
- Ethernet (опционально).
Счетчики ТЕ3000 через оптопорт и интерфейсы RS-485 поддерживает следующие протоколы обмена:- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС);
- ModBus RTU и ModBus TCP;
- Канальный пакетный протокол системы «Пирамида».
В счетчики могут быть установлены дополнительные сменные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчиков через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi. При этом счетчики выполняет функцию коммуникаторов, к их интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта. -
Условное обозначение счетчика
Номинальный (макс.) ток, А
Номинальное напряжение, В
Класс точности при измерении активной/ реактивной энергии
Наличие интерфейса Ethernet
ТЕ3000.00
5(10)
3x(57,7-115)/(100-200)
0,2S/0,5
есть
ТЕ3000.01
5(10)
0,5S/1,0
есть
ТЕ3000.02
5(10)
0,2S/0,5
нет
ТЕ3000.03
5(10)
0,5S/1,0
нет
ТЕ3000.04
5(10)
3x(120-230)/(208-400)
0,2S/0,5
есть
ТЕ3000.05
5(10)
0,5S/1,0
есть
ТЕ3000.06
5(10)
0,2S/0,5
нет
ТЕ3000.07
5(10)
0,5S/1,0
нет
ТЕ3000.08
1(2)
3x(57,7-115)/(100-200)
0,2S/0,5
есть
ТЕ3000.09
1(2)
0,5S/1,0
есть
ТЕ3000.10
1(2)
0,2S/0,5
нет
ТЕ3000.11
1(2)
0,5S/1,0
нет
ТЕ3000.12
1(2)
3x(120-230)/(208-400)-
0,2S/0,5
есть
ТЕ3000.13
1(2)
0,5S/1,0
есть
ТЕ3000.14
1(2)
0,2S/0,5
нет
ТЕ3000.15
1(2)
0,5S/1,0
нет
Примечание: Оптический интерфейс, два интерфейса RS-485 и резервное питание присутствуют во всех вариантах исполнения счетчика электроэнергии ТЕ3000.
Типы устанавливаемых сменных дополнительных интерфейсных модулей
Условное
обозначение модуляНаименование
01
Коммуникатор GSM ТЕ101.02.01, С-1.02.01 (сеть 2G)
02
Модем PLC M-2.01(Т).01 (однофазный)
03
Модем PLC M-2.01(Т).02 (трехфазный)
04
Коммуникатор 3G ТЕ101.03.01, С-1.03.01 (сеть 2G+3G)
05
Модем Ethernet М-3.01(Т).ZZ
06
Модем ISM М-4.01(Т).ZZ (430 МГц)
07
Модем ISM М-4.02(Т).ZZ (860 МГц)
08
Модем ISM М-4.03(Т).ZZ (ZigBee 2400 МГц)
09
Модем оптический М-5.01(Т).ZZ
10

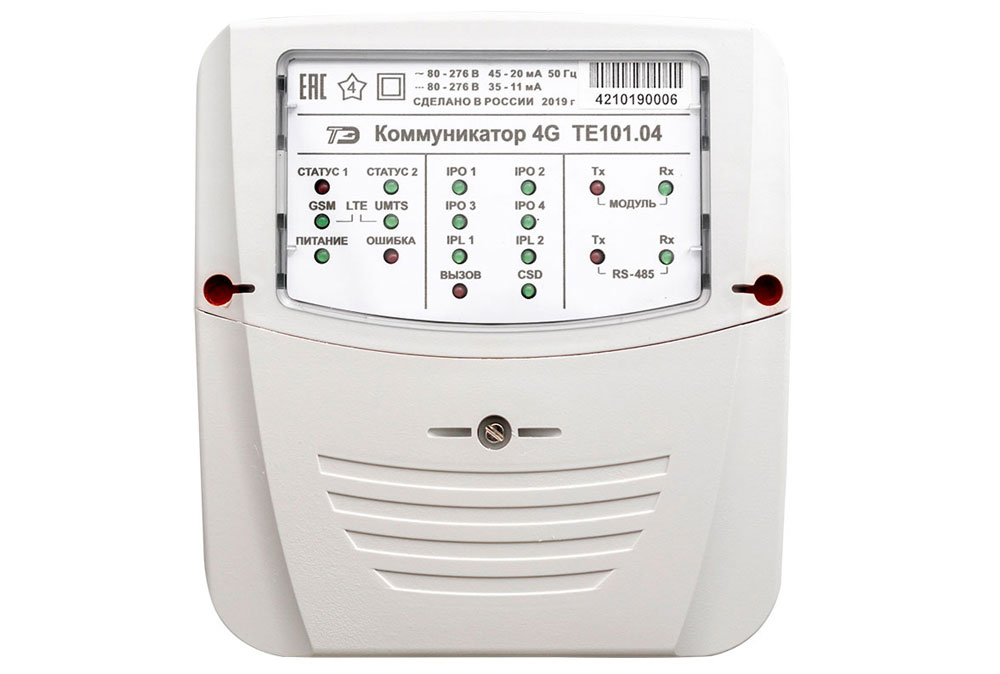

Коммуникатор Wi-Fi ТЕ102.01.ZZ, C-2.01.ZZ
11
Коммуникатор 4G ТЕ101.04.01, С-1.04.01 (сеть 2G+3G+4G)
12
Коммуникатор 4G ТЕ101.04.01/1, С-1.04.01/1 (сеть 2G+4G)
13
Коммуникатор NBIoT ТЕ101.01.01 (сеть 2G+4G NBIoT)
14
Коммуникатор NBIoT ТЕ101.01.01/1 (сеть 4G только NBIoT)
15
Модем LoRaWAN M-6(Т).ZZ.ZZ
16
Модем Bluetooth M-7(Т).ZZ.ZZ
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

Подробнее

Счетчики предназначены для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование характеристики
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
0,5S
1,0
1,0Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А1 (2) или 5 (10)
5 (80) или 5 (100)Максимальный ток в течение 0,5 с, для счетчиков трансформаторного включения, А
20Iмакс
Максимальный ток в течение 10 мс, для счетчиков непосредственного включения
30Iмакс
Стартовый ток (чувствительность) мА:
для счетчиков трансформаторного
включения (0,001Iном)
для счетчиков непосредственного
включения (0,004Iб)
1 или 5
20Диапазон номинальных напряжений (Uном), В
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)Установленный диапазон рабочих напряжений от 0,8Uном до 1,2Uном, В:
для счетчиков с Uном 3x(57,7-115)/(100-200)В
для счетчиков с Uном 3x(120-230)/(208-400)В
3x(46-138)/(80-240)
3x(96-276)/(166-480)Предельный рабочий диапазон напряжений
фаза-ноль, Вот 0 до 440
Рабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В
от 90 до 276
Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В
от 0 до 440
Номинальная частота сети, Гц
50
Рабочий диапазон частот, Гц
от 47,5 до 52,5
Диапазон измерения отклонения частоты от 50 Гц, Гц
от -7,5 до +7,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В×А), не более:
57,7 В
115 В
120 В
230 В
1,4 (1,6)
1,6 (1,8)
1,6 (1,8)
2,0 (2,5)Полная мощность, потребляемая каждой последовательной цепью, В▪А, не более
0,1
Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более:
счетчики без дополнительного интерфейсного
модуля
счетчики с дополнительным интерфейсным
модулем (ток 200 мА)=90В
=276В
~90В
~276В
25
6510
2030
7015
30Скорость обмена информацией:
по оптическому порту, бит/с
по интерфейсу RS-485, бит/с
9600, нечет, фиксированная
9600, 4800, 2400, 1200, 600, 300Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой
батареи), не менее
40
16Самодиагностика
Циклическая, непрерывная
Помехоэмиссия
ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость к:
электростатическим разрядам
ГОСТ 31818.11-2012,
ТР ТС 020/2011 ГОСТ 30804.4.2-2013
(степень жесткости 4)наносекундным импульсным помехам
ГОСТ 30804.4.4-2013 (степень жесткости 4)
микросекундным импульсным помехам
большой энергииСТБ МЭК 61000-4-5-2006,
ГОСТ Р 51317.4.5-99
(степень жесткости 4)радиочастотному электромагнитному полю
ГОСТ 30804.4.3-2013
(степень жесткости 4)колебательным затухающим помехам
ГОСТ IEC 61000-4-18-2016,
ГОСТ IEC 61000-4-12-2016 (ГОСТ 30804.4.12-2002)
(степень жесткости 3)кондуктивным помехам
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99
(степень жесткости 3)магнитному полю промышленной частоты
ГОСТ Р 50648-94
(степень жесткости 5)импульсному магнитному полю
ГОСТ 30336-95/ГОСТ Р 50649-94
(степень жесткости 5)электростатическим разрядам
ГОСТ Р 50652-94
(степень жесткости 5)затухающему колебательному магнитному
полюГОСТ 31818.11-2012,
ТР ТС 020/2011 ГОСТ 30804.4.2-2013
(степень жесткости 4)Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа
от минус 40 до плюс 70
90 (100)**
от 70 до 106,7Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015
IР51(IР55)**
Габаритные размеры, мм, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
289х170х91
198х256х122
150х198х70Масса, кг, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
1,7
2,1
1,1** В скобках данные для счетчиков наружной установки
-
Назначение и область применения:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
- Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров - 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) - 150 суток при времени интегрирования 10 минут.
- Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
- Измерение параметров трехфазной электрической сети.
- Измерение и непрерывный мониторинг параметров качества электроэнергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.
Счетчики могут применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).Технические особенности:
- Расширенный диапазон номинальных и рабочих напряжений: 3x(46-138)/(80-240) В или 3x(96-276)/ (166-480) В. Возможность работы при предельных напряжениях до 440 В.
- Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий и индикацией факта воздействия.
- Жидкокристаллический индикатор с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журнала прерывания напряжения, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- В счетчиках непосредственного включения и наружной установки наличие реле (опционально) с возможностью блокировки срабатывания.
- Два конфигурируемых цифровых входа (кроме счетчиков наружной установки) с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
- В счетчиках внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
Функциональные возможности:
Тарификатор:
- восемь тарифов (Т1-Т8 и сумма по всем тарифам);
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется активное тарифное расписание1, расписание праздничных дней и список перенесенных дней.
Счетчики ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:- всего от сброса (нарастающий итог);
- за текущий год и 10 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 36 предыдущих месяцев;
- на начало текущего и 36 предыдущих месяцев;
- за текущие сутки и 180 предыдущих дней;
- на начало текущих суток и 180 предыдущих дня.
Счетчики могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания. 1 Для программирования тарифного расписания используется пассивное расписание, которое позднее можно активизировать по интерфейсу.
Массивы профилей
Счетчики ведут два независимых массива профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут два независимых массива параметров (профиль № 3 и профиль № 4) с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения третьего массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения четвертого массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут. Четвертый профиль может использоваться как профиль показателей качества электроэнергии.
Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по первому, второму и третьему массиву профиля с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика:- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров электрической сети
Счетчики ТЕ2000 измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- коэффициентов мощности;
- фазного и межфазного напряжения и напряжения прямой последовательности;
- тока и тока нулевой последовательности;
- частоты сети;
- коэффициента несимметрии напряжения по нулевой и обратной последовательностям;
- коэффициентов искажения синусоидальности кривой фазного и межфазного напряжения
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
- коэффициентов искажения синусоидальности кривой токов
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр);
- индукции воздействующего магнитного поля справочный параметр).
Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.
Измерение показателей качества электроэнергии
Счетчики могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:- отрицательное и положительное отклонение фазных (и междуфазных) напряжений;
- отклонение частоты;
- коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
- коэффициентов искажения синусоидальности кривой фазных (и междуфазных) напряжений;
- характеристики провалов, прерываний напряжения и перенапряжений.
Счетчики ведут статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.
Счетчики ведут измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:- коэффициенты несимметрии тока по обратной и нулевой последовательности;
- коэффициентов искажения синусоидальности кривой токов;
Испытательные выходы и цифровые входы
В счетчиках ТЕ2000 функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени (только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В счетчиках ТЕ2000 функционируют два цифровых входа (кроме счетчиков наружной установки), которые могут конфигурироваться:- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Счетчики ТЕ2000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или (опционально) встроенным реле, с возможностью блокировки срабатывания, и могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме контроля максимального тока;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек.
- в режиме управления нагрузкой по наступлению сумерек;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- по событию воздействия магнитного поля повышенной индукции.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
В счетчиках непосредственного включения и наружной установки наличие реле с возможностью блокировки срабатывания.
Журналы счетчика
Счетчики ТЕ2000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин с полем отображения OBIS-кодов и четыре кнопки управления режимами индикации.
Индикатор счетчика может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
В счетчиках серии ТЕ2000 функционируют до четырех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:- оптический интерфейс по ГОСТ IEC 61107-2011;
- один или два интерфейса RS-485;
- опционально радиомодем;
- опционально один интерфейс из таблицы встраиваемых интерфейсных модулей.
Счетчики через любой интерфейс связи поддерживает следующие протоколы обмена:- ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС);
- ModBus RTU;
- канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта. -
Условное обозначение счетчика
Номинальный (максима-льный) ток, А
Номинальное напряжение, В
Класс
точности измерения активной/
реактивной энергииРеле
Резервный блок питания
Радио-модем
Наличие RS-485
ТЕ2000.00
5(10)
3x(57,7-115)/
(100-200)0,5S/1,0
-
+
+
2
ТЕ2000.01
5(10)
0,5S/1,0
-
+
-
2
ТЕ2000.02
1(2)
0,5S/1,0
-
+
+
2
ТЕ2000.03
1(2)
0,5S/1,0
-
+
-
2
ТЕ2000.04
5(10)
3x(120-230)/
(208-400)0,5S/1,0
-
+
+
2
ТЕ2000.05
5(10)
0,5S/1,0
-
+
-
2
ТЕ2000.06
1(2)
0,5S/1,0
-
+
+
2
ТЕ2000.07
1(2)
0,5S/1,0
-
+
-
2
ТЕ2000.20
5(100)
3x(120-230)/
(208-400)1/1
+
-
+
1
ТЕ2000.21
5(100)
1/1
-
-
+
1
ТЕ2000.22
5(100)
1/1
+
-
-
1
ТЕ2000.23
5(100)
1/1
-
-
-
1
Счетчики электроэнергии наружной установки
ТЕ2000.40
5(100)
3x(120-230)/
(208-400)1/1
+
-
+
-
ТЕ2000.41
5(100)
1/1
-
-
+
-
ТЕ2000.42
5(100)
1/1
+
-
-
-
ТЕ2000.43
5(100)
1/1
-
-
-
-
Счетчики электроэнергии для установки на DIN-рейку
ТЕ2000.60
5(10)
3x(57,7-115)/
(100-200)0,5S/1,0
-
+
+
2
ТЕ2000.61
5(10)
0,5S/1,0
-
+
-
2
ТЕ2000.62
1(2)
0,5S/1,0
-
+
+
2
ТЕ2000.63
1(2)
0,5S/1,0
-
+
-
2
ТЕ2000.64
5(10)
3x(120-230)/
(208-400)0,5S/1,0
-
+
+
2
ТЕ2000.65
5(10)
0,5S/1,0
-
+
-
2
ТЕ2000.66
1(2)
0,5S/1,0
-
+
+
2
ТЕ2000.67
1(2)
0,5S/1,0
-
+
-
2
ТЕ2000.80
5(80)
3x(120-230)/
(208-400)1/1
-
-
+
1
ТЕ2000.81
5(80)
1/1
-
-
-
1
Типы встраиваемых интерфейсных модулей
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01А (сеть 2G)
02
Модем PLC
04
Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G)
05
Модем Ethernet*
08
Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц)
10
Коммуникатор Wi-Fi ТЕ102.01.01А
11
Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)**
12
Коммуникатор 4G ТЕ101.04.01А/1 (сеть 2G+3G+4G)***
13
Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G, только NB-IoT)
15
Модем LoRaWAN M-6Т.ZZ.ZZА
16
Модем Bluetooth M-7Т.ZZ.ZZА
17
Модем PLC/ISM ТЕ103.01.01А
19
Коммуникатор 4G ТЕ101.04.01А/2 (сеть 2G+4G, нет CSD)****
20
Коммуникатор Wi-Fi ТЕ160.01.01А (Wi-F-Mesh)
21
Модем G3 PLC ТЕ104.01.01А
ZZ – вариант исполнения интерфейсного модуля
* Только для счетчиков установки на DIN-рейку
** Максимальная скорость в сети 4G - 150 Мбит/с
*** Максимальная скорость в сети 4G - 10 Мбит/с
**** Максимальная скорость в сети 4G - 10 Мбит/с, нет канала CSD
Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02
Модем PLC M-2.01Т.01 (однофазный)
03
Модем PLC M-2.01Т.02 (трехфазный)
04
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05
Модем Ethernet М-3.01Т.01
06
Модем ISM М-4.01Т.ZZ (430 МГц)
07
Модем ISM М-4.02Т.ZZ (860 МГц)
08
Модем ISM М-4.03Т.0.112 (2400 МГц)
09
Модем оптический М-5.01Т.ZZ
10
Коммуникатор Wi-Fi ТЕ102.01.01
11
Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
12
Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G+4G)**
13
Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G, только NB-IoT)
15
Модем LoRaWAN M-6Т.ZZ.ZZ
16
Модем Bluetooth M-7Т.ZZ.ZZ
17
Модем PLC/ISM ТЕ103.01.01 (однофазный)
18
Модем PLC/ISM ТЕ103.01.02 (трехфазный)
19
Коммуникатор 4G ТЕ101.04.01/2 (сеть 2G+4G, нет CSD)
20
Коммуникатор Wi-Fi ТЕ160.01.01 (Wi-Fi-Mesh)
21
Модем G3 PLC ТЕ104.01,01 (однофазный)
22
Модем G3 PLC ТЕ104.01,02 (трехфазный)
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G - 150 Мбит/с.
** - Максимальная скорость в сети 4G - 10 Мбит/с.

Подробнее

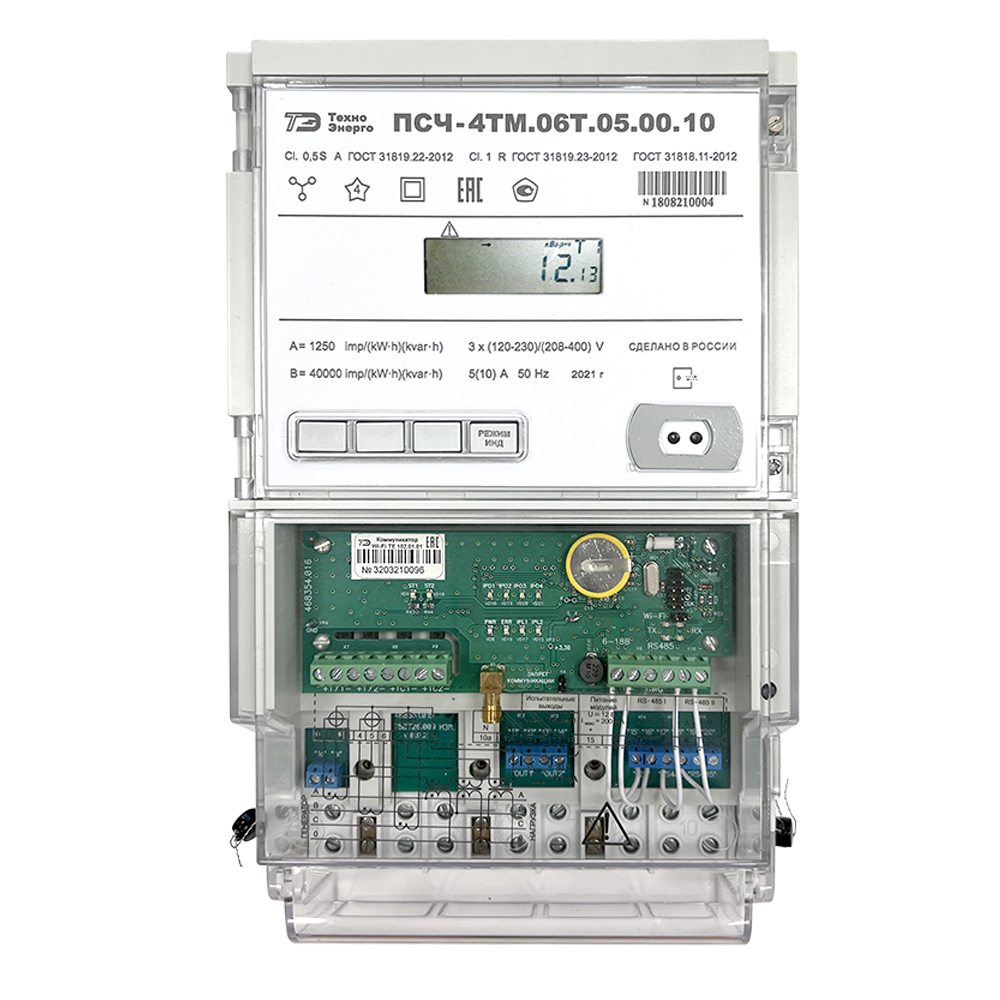

Счетчики предназначены для измерения и учета активной и реактивной энергии в двух направления (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров сети и параметров качества электроэнергии в трехфазных трех- и четырехпроводных сетях переменного тока.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
0,5S
1
1Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А1(2) или 5(10)
5(100)Максимальный ток в течение 0.5 с, А, для счетчиков трансформаторного включения
20Iмакс
Максимальный ток в течение 10 мс, А , для счетчиков непосредственного включения
30Iмакс
Стартовый ток (чувствительность), мА:
трансформаторного включения (0,001Iном)
непосредственного включения (0,004Iб)
1 или 5
20Номинальные напряжения, В
3х(57,7-115)/(100-200) или
3х(120-230)/(208-400)Установленный рабочий диапазон напряжений от 0,8Uном до 1,2Uном, В:
для счетчиков с Uном=3х(57,7-115)/(100-200) В
для счетчиков с Uном=3х(120-230)/(208-400) В
3×(46-138)/(80-240)
3×(96-276)/(166-480)Предельный диапазон напряжений фаза-ноль, В:
для счетчиков с Uном=3х(57,7-115)/(100-200) В
для счетчиков с Uном=3х(120-230)/(208-400) В
от 0 до 250 в двух любых фазах
от 0 до 440 в двух любых фазахНоминальная частота сети, Гц
50
Диапазон рабочих частот, Гц
от 47,5 до 52,5
Диапазон измерения отклонения частоты от 50 Гц, Гц
от –2,5 до +2,5
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА
0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА):
57,7 В
115 В
120 В
230 В
0,6 (1,0)
0,9 (1,2)
0,8 (1,8)
1,2 (2,9)Скорость обмена информацией:
по оптическому порту, бит/с
по порту RS-485, бит/с9600 (фиксированная)
9600, 4800, 2400, 1200, 600, 300Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее
40
16 (питание от литиевой батареи)Защита информации
пароли двух уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 (25)°С, %
давление, кПа (мм. рт. ст.)группа 4 по ГОСТ 22261
от минус 40 до плюс 70
до 90 (100)**
от 70 до 106,7Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015
IР51(IР55)**
Масса, кг, не более:
счетчика внутренней установки
счетчика наружной установки
счетчика для установки на din-рейку1,9
2,1
1,1Габаритные размеры, мм:
счетчика внутренней установки
счетчика наружной установки
счетчика для установки на din-рейку
289×170×91
198×256×122
150×198×70** В скобках данные для счетчиков наружной установки
-
Назначение и область применения:
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
- Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов).
- Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) для каждого массива профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
- Измерение параметров трехфазной электрической сети.
- Измерение параметров качества электроэнергии (ПКЭ).
Счетчики могут применяться как средства коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.
Счетчики имеют интерфейсы связи и предназначены для работы как автономно, так и в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского управления (АСДУ).Технические особенности:
- В счетчиках наружной установки встроенные интерфейсы: оптопорт, радиомодем (опционально) и один из таблицы встраиваемых интерфейсных модулей.
- В счетчиках внутренней установки встроенные интерфейсы: оптопорт, RS-485 или 2хRS-485 и в корпусе предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
- Расширенный диапазон номинальных и рабочих напряжений: 3x(46-138)/(80-240) В или 3x(96-276)/(166-480) В. Возможность работы при предельных напряжениях до 440 В при Uном=3x(120-230)/(208-400) В, до 250 В при Uном=3x(57,7-115)/(100-200) В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журналах событий и индикацией факта нарушения.
- Датчик магнитного поля повышенной индукции с индикацией на ЖКИ факта воздействия и фиксацией времени воздействия в журнале событий.
- Жидкокристаллический индикатор.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- В счетчиках непосредственного включения и наружной установки наличие реле с возможностью блокировки срабатывания.
- Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
Функциональные возможности:
Тарификатор:
- четыре тарифа (Т1-Т4 и сумма по всем тарифам);
- четыре типа дня (будни, суббота, воскресенье, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – 144 интервала;
- используется активное тарифное расписание1), расписание праздничных дней и список перенесенных дней.
Счетчики ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной):- всего от сброса (нарастающий итог);
- за текущий год и 10 предыдущих лет;
- на начало текущего года и 10 предыдущих лет;
- за текущий месяц и 36 предыдущих месяцев;
- на начало текущего и 36 предыдущих месяцев;
- за текущие сутки и 124 предыдущих дня;
- на начало текущих суток и 124 предыдущих дней.
Счетчики могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.
1) Для программирования тарифного расписания используется пассивное расписание, которое позднее можно активизировать по интерфейсу.
Профили мощности нагрузки
Счетчики ведут два независимых массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут один массив профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов).
Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчиков электроэнергии:от сброса (сброс по интерфейсному запросу):
за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров сети и показателей качества электрической энергии
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- коэффициентов мощности;
- фазного и межфазного напряжений и напряжения прямой последовательности;
- фазных токов и тока нулевой последовательности;
- частоты сети;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
- коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
- текущего времени и даты;
- температуры внутри корпуса (справочный параметр).
Счетчики ведут измерения и фиксацию нарушений параметров качества электроэнергии по следующим показателям:- отрицательное и положительное отклонение фазных (и междуфазных) напряжений;
- отклонение частоты;
- коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
- коэффициенты искажения синусоидальности кривых фазных (и междуфазных) напряжений;
- характеристики провалов и перенапряжений.
Счетчики ведут измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:- коэффициенты несимметрии тока по обратной и нулевой последовательности;
- коэффициенты искажения синусоидальности кривых токов.
Все варианты исполнения счетчиков, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.
Испытательные выходы
В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- сигналов телеметрии;
- сигналов телеуправления;
- сигнала управления нагрузкой по различным программируемым критериям;
- сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- для проверки точности хода встроенных часов реального времени (выход канала 0).
Управление нагрузкой
Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним отключающим устройством или встроенным реле (в счетчиках непосредственного включения и наружной установки) с возможностью блокировки срабатывания.
Счетчики с функцией управления нагрузкой могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме контроля максимального тока;
- в режиме управления нагрузкой по расписанию;
- в режиме управления нагрузкой по наступлению сумерек;
- по событию вскрытия счетчика (корпуса, крышки зажимов);
- по событию воздействия магнитного поля повышенной индукции.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.
Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порогов мощности и статусный журнал.
Устройство индикации
Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также одну кнопку управления режимами индикации.
Индикатор счетчиков может работать в одном из трех режимов:- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, по текущему тарифу.
Интерфейсы связи
В счетчиках функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:- оптический интерфейс по ГОСТ IEC 61107-2011;
- один или два интерфейса RS-485;
- опционально радиомодем (для счетчиков наружной установки);
- опционально один интерфейс из таблицы встроенных интерфейсных модулей (для счетчиков наружной установки).
Счетчики через любой интерфейс связи поддерживают следующие протоколы обмена:- ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
- канальный пакетный протокол системы «Пирамида».
В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчик становится коммуникатором и к его интерфейсу могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта, с возможностью удаленного доступа к каждому счетчику объекта. -
Условное
обозначение
счетчикаНоминальный/базовый
(максимальный) ток, АНоминальное напряжение, В
Класс точности по учету активной/
реактивной энергииНаличие
релеРадиомодем
Наличие
RS-485Счетчики электроэнергии внутренней установки
ПСЧ-4ТМ.06Т.01
5(10)
3´(57,7-115)/
(100-200)0,5S/1
нет
нет
2
ПСЧ-4ТМ.06Т.03
1(2)
нет
нет
2
ПСЧ-4ТМ.06Т.05
5(10)
3´(120-230)/
(208-400)нет
нет
2
ПСЧ-4ТМ.06Т.07
1(2)
нет
нет
2
ПСЧ-4ТМ.06Т.20
5(100)
3´(120-230)/
(208-400)1/1
есть
нет
1
ПСЧ-4ТМ.06Т.21
5(100)
нет
нет
1
Счетчики электроэнергии наружной установки
ПСЧ-4ТМ.06Т.40
5(100)
3´(120-230)/
(208-400)1/1
есть
есть
нет
ПСЧ-4ТМ.06Т.41
5(100)
нет
есть
нет
ПСЧ-4ТМ.06Т.42
5(100)
3´(120-230)/
(208-400)есть
нет
нет
ПСЧ-4ТМ.06Т.43
5(100)
нет
нет
нет
Счетчики электроэнергии для установки на DIN-рейку
ПСЧ-4ТМ.06Т.60
5(10)
3´(57,7-115)/
(100-200)0,5S/1
нет
нет
2
ПСЧ-4ТМ.06Т.61
1(2)
нет
нет
2
ПСЧ-4ТМ.06Т.62
5(10)
3´(120-230)/
(208-400)нет
нет
2
ПСЧ-4ТМ.06Т.63
1(2)
нет
нет
2
ПСЧ-4ТМ.06Т.64
5(100)
3´(120-230)/
(208-400)1/1
нет
нет
1
Типы встраиваемых интерфейсных модулей для счетчиков наружной установки
Условное
обозначение модуляНаименование
01
Коммуникатор GSM ТЕ101.02.01А, (сеть 2G)
02
Модем PLC
04
Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G)
05
Модем Ethernet М-3.01Т.03А
08
Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц)
10
Коммуникатор Wi-Fi ТЕ102.01.01А
11
Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)
13
Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)
15
Модем LoRaWAN M-6Т.ZZ.ZZ
16
Модем Bluetooth M-7Т.ZZ.ZZ
17
Модем PLC/ISM ТЕ103.01.01А
ZZ – вариант исполнения интерфейсного модуля.
Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки
Условное
обозначение модуляНаименование
00
Отсутствие интерфейсного модуля
01
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02
Модем PLC M-2.01(Т).01 (однофазный)
03
Модем PLC M-2.01(Т).02 (трехфазный)
04
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05
Модем Ethernet М-3.01Т.01
06
Модем ISM М-4.01(Т).ZZ (430 МГц)
07
Модем ISM М-4.02(Т).ZZ (860 МГц)
08
Модем ISM М-4.03Т.0.112 (2400 МГц)
09
Модем оптический М-5.01Т.ZZ
10
Коммуникатор Wi-Fi ТЕ102.01.01
11
Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
12
Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+4G)**
13
Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT))
14
Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT))
15
Модем LoRaWAN M-6Т.ZZ.ZZ
16
Модем Bluetooth M-7Т.ZZ.ZZ
17
Модем PLC/ISM ТЕ103.01.01 (однофазный)
18
Модем PLC/ISM ТЕ103.02.01 (трехфазный)
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики электроэнергии могут устанавливаться дополнительные интерфейсные модули, не приведенные в таблице, со следующими характеристиками:- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.

Подробнее

Многотарифный учет активной и реактивной энергии (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров трехфазной сети и параметров качества электроэнергии.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном
направлении:
активной энергии по ГОСТ 31819.22-2012
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
0,5 S
1
1 или 2Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А1(2) или 5(10)
5(80)Стартовый ток (чувствительность), мА:
трансформаторного включения
непосредственного включения
0,001Iном
0,004IбНоминальные напряжения, В
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)Установленный рабочий диапазон напряжений, В, электросчетчиков с:
Uном =3×(57,7-115)/(100-200) В
Uном =3×(120-230)/(208-400) Вот 0,8Uном до 1,15Uном
3×(46-132)/(80-230)
3×(96-265)/(166-460)Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В
от 0 до 440
Номинальная частота сети, Гц
50
Диапазон рабочих частот, Гц
от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления
при активной, индуктивной и емкостной нагрузках), δP,
электросчетчиков:
трансформаторного включения:
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, сosφ=0,5
при 0,01Iном ≤ I < 0,05Iном, сosφ=1
при 0,02Iном ≤ I < 0,05Iном, сosφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, сosφ=0,25
±0,5
±0,6
±1,0
±1,0
±1,0непосредственного включения:
при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, сosφ=0,5
при 0,05Iб ≤ I < 0,1Iб, сosφ=1
при 0,1Iб ≤ I ≤ Iмакс сosφ=0,25
±1,0
±1,5
±1,5реактивной мощности (прямого и обратного
направления при активной, индуктивной и
емкостной нагрузках), δQ, электросчетчиков:трансформаторного включения:
при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ=1
при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25
±1,0
±1,5
±1,5
±1,5непосредственного включения:
при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,05Iб ≤ I < 0,1Iб, sinφ=1
при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25
±2,0
±2,5
±2,5полной мощности, δS
δS = δQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой
последовательности и их усредненных значений), δU±0,4 в диапазоне от 0,8Uном до 1,15Uном;
±0,9 (у электросчетчиков непосредственного включения)тока, δI, электросчетчиков:
трансформаторного включения
±0,4 при Iном≤ I ≤Iмакс;
при 0,01Iном≤I ≤Iномнепосредственного включения
±0,9 при Iб ≤I ≤Iмакс;
при 0,05Iб ≤I<iб< p="" style="box-sizing: border-box;"></iб<>частоты и ее усредненного значения
±0,05 в диапазоне от 47,5 до 52,5 Гц
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сут
±0,5
Полная мощность, потребляемая каждой
последовательной цепью, не более, В×А0,1
Активная (полная) мощность, потребляемая
каждой параллельной цепью напряжения в диапазоне напряжений от 57 В, до 115 В и от 120 В до 230 В, не более, Вт (В×А)57,7 В
115 В
120 В
230 В
0,3 (0,4)
0,4 (0,6)
0,4 (0,6)
0,5 (1,1)
Характеристики интерфейсов связи:
скорость обмена по оптическому порту
скорость обмена по порту RS-485
9600 бит/с (фиксированная);
38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300Постоянная счетчика в основном режиме (режиме поверки), имп./(кВт×ч), имп./(квар×ч) для электросчетчиков:
3×(57,7-115)/(100-200)В, 1(2) А
25000 (800000)
3×(57,7-115)/(100-200)В, 5(10) А
5000 (160000)
3×(120-230)/(208-400) В, 1(2) А
6250 (200000)
3×(120-230)/(208-400) В, 5(10) А
1250 (40000)
3×(120-230)/(208-400) В, 5(80) А
250 (8000)
Число индицируемых разрядов жидкокристаллического индикатора
8
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее
40
12 (питание от литиевой батареи)Защита информации
пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа (мм. рт. ст.)группа 4 по ГОСТ 22261-94
от минус 40 до плюс 60
до 90
от 70 до 106,7 (от 537 до 800)Межповерочный интервал, лет
12
Средняя наработка до отказа, ч
165000
Средний срок службы, лет
30
Масса, кг:
электросчетчиков трансформаторного включения
электросчетчиков непосредственного включения
0,8
1,1Габаритные размеры, мм
171х113х66,5
Гарантийный срок эксплуатации, лет
5
-

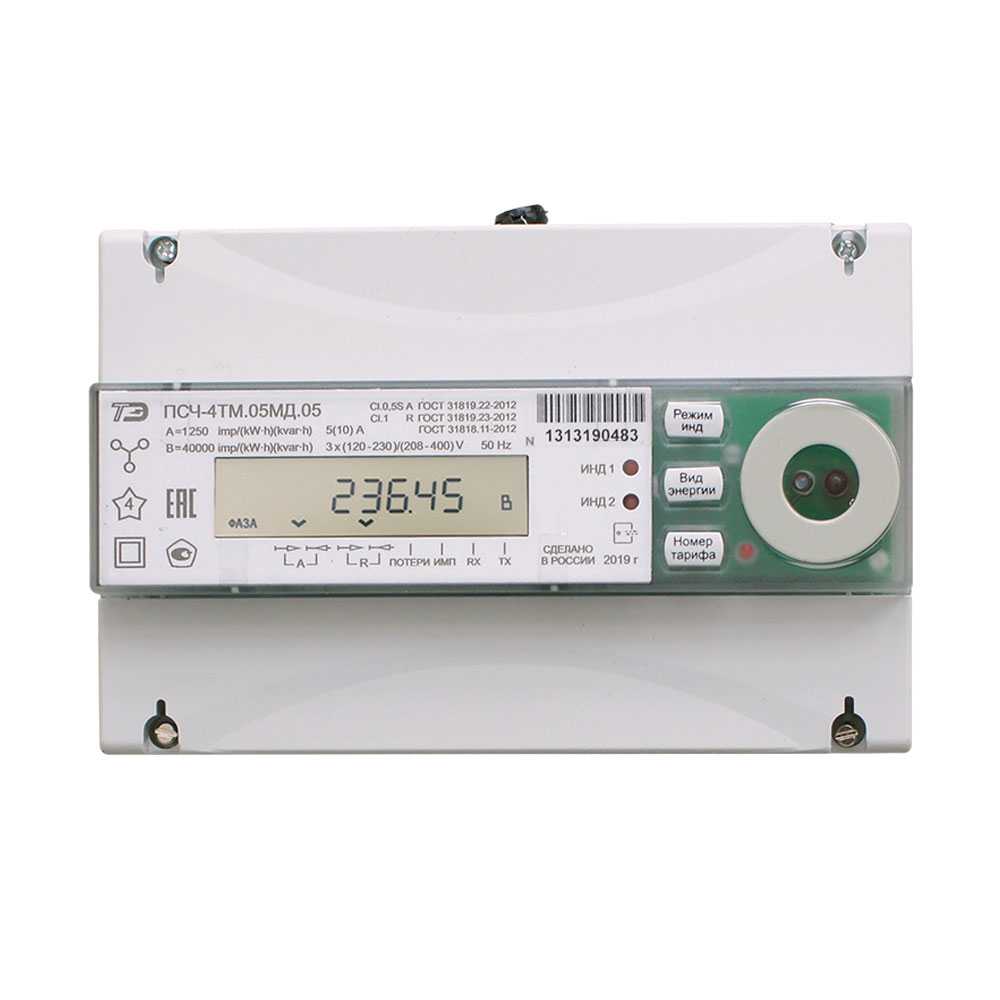

Назначение и область применения:
Счетчики предназначены для измерения и учета активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).
В модельный ряд электросчетчиков входят:- двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
- однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
- комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).
Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:- активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);
- реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);
- реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).
Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.Технические особенности:
- Два независимых интерфейса связи: RS-485 и оптопорт.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Два конфигурируемых изолированных испытательных выхода.
- Один конфигурируемый цифровой вход.
- Многофункциональный жидкокристаллический индикатор с подсветкой.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
- Встроенные часы реального времени.
- Датчик магнитного поля повышенной индукции.
- Возможность пофазного учета электроэнергии.
- Три энергонезависимые электронные пломбы.
- Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
- Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ IEC 60715-2013).
Функциональные возможности:
Тарификация и архивы учтенной электроэнергии
Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:- четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),
- четыре типа дней (будни, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;
- используется расписание праздничных дней и список перенесенных дней.
Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.
Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики ПСЧ-4ТМ.05МД два базовых четырехканальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.
Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.
Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.
Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.
Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Профили параметров
Счетчики ведут независимый массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут:- число профилируемых параметров - до 16 (любых);
- глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных.
Регистрация максимумов мощности нагрузки
Счетчики ПСЧ-4ТМ.05МДТ могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах электросчетчиков:- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров сети и показателей качества электричества
Счетчики ПСЧ-4ТМ.05МД измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измеритель или датчик параметров.
Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения электросчетчика.
Счетчики ПСЧ-4ТМ.05МД могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Испытательные выходы и цифровые входы
В электросчетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
- сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигнала телеуправления;
- сигнала контроля точности хода встроенных часов (только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В электросчетчиках ПСЧ-4ТМ.05МД функционирует один цифровой вход, который может конфигурироваться:- для управления режимом поверки;
- для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Электросчетчики ПСЧ-4ТМ.05МД позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством.
Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
- в режиме контроля напряжения сети;
- в режиме контроля температуры электросчетчика;
- в режиме управления нагрузкой по расписанию.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.
Журналы счетчиков
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчики ПСЧ-4ТМ.05МД имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии (только трехфазной) и измеряемых величин и три кнопки управления режимами индикации.
Индикатор электросчетчиков может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
Счетчики электроэнергии ПСЧ-4ТМ.05МД имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи - RS-485 и оптический интерфейс.
Счетчики обеспечивают возможность управления через интерфейсы связи:- установкой, коррекцией и синхронизацией времени;
- режимами индикации;
- нагрузкой по команде оператора;
- сбросом показаний (очистка регистров учтенной энергии);
- сбросом максимумов мощности;
- инициализацией массивов профилей мощности;
- поиском адреса заголовка массива профиля;
- фиксацией данных вспомогательных режимов измерения;
- перезапуском электросчетчика;
- инициализацией электросчетчика.
Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.
Электронные пломбы и датчик магнитного поля
В счетчиках установлены три энергонезависимые электронные пломбы:- крышки электросчетчика;
- защитной крышки контактной колодки;
- защитной крышки интерфейсных цепей и батареи.
Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на электросчетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше. -
Условное
обозначение
варианта
исполнения
счетчикаНоминальный, базовый (максимальный) ток, А
Номинальное
напряжение,
ВКласс точности учета
активной/
реактивной энергииУчет энергии
Электросчетчики трансформаторного включения
ПСЧ-4ТМ.05МД.01
5(10)
3x(57,7-115)/
(100-200)0,5S/1
Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и обратного направления
ПСЧ-4ТМ.05МД.03
1(2)
ПСЧ-4ТМ.05МД.05
5(10)
3x (120-230)/
(208-400)ПСЧ-4ТМ.05МД.07
1(2)
ПСЧ-4ТМ.05МД.09
5(10)
3x(57,7-115)/
(100-200)0,5S/1
Однонаправленные (один канал учета по модулю) активной энергии независимо от направления.
ПСЧ-4ТМ.05МД.11
5(10)
3x(120-230)/
(208-400)ПСЧ-4ТМ.05МД.13
5(10)
3x(57,7-115)/
(100-200)0,5S/1
Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления.
ПСЧ-4ТМ.05МД.15
1(2)
ПСЧ-4ТМ.05МД.17
5(10)
3x(120-230)/
(208-400)ПСЧ-4ТМ.05МД.19
1(2)
Электросчетчики непосредственного включения
ПСЧ-4ТМ.05МД.21
5(80)
3x(120-230)/
(208-400)1/2
Двунаправленные
ПСЧ-4ТМ.05МД.23
5(80)
Однонаправленные
ПСЧ-4ТМ.05МД.25
5(80)
Комбинированные

Подробнее

Измерение и многотарифный учет активной и реактивной энергии в двух направления (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров сети и параметров качества электроэнергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
0,5S
1
1 или 2Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А1(2) или 5(10)
5(100)Стартовый ток (чувствительность), мА:
трансформаторного включения
непосредственного включения
0,001Iном
0,004IбНоминальные напряжения, В
3х(57,7-115)/(100-200) или
3х(120-230)/(208-400)Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном:
3х(57,7-115)/(100-200) В
3х(120-230)/(208-400) В
от 0,8Uном до 1,15Uном
3х(46-132)/(80-230)
3х(96-265)/(166-460)Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В
от 0 до 440
Номинальная частота сети, Гц
50
Диапазон рабочих частот, Гц
от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного
направления при активной, индуктивной и
емкостной нагрузках), δP, электросчетчиков:трансформаторного включения:
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ=1
при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25
±0,5
±0,6
±1,0
±1,0
±1,0непосредственного включения:
при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5
при 0,05Iб ≤ I < 0,1Iб, cosφ=1
при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25
±1,0
±1,5
±1,5реактивной мощности (прямого и обратного
направления при активной, индуктивной и
емкостной нагрузках), δQ, счетчиков:
трансформаторного включения:
при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ=1
при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25
±1,0
±1,5
±1,5
±1,5непосредственного включения:
при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,05Iб ≤ I < 0,1Iб, sinφ=1
при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25
±2,0
±2,5
±2,5полной мощности, δS
δS = δQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой
последовательности и их усредненных
значений), δU±0,4 в диапазоне от 0,8Uном до 1,15Uном
±0,9 (у электросчетчиков непосредственного включения)тока, δI, электросчетчиков:
трансформаторного включения±0,4 при Iном ≤ I ≤ Iмакс
при 0,01Iном ≤ I ≤ Iномнепосредственного включения
±0,9 при Iб ≤ I ≤ Iмакс
при 0,05Iб ≤ I < Iбчастоты и ее усредненного значения
±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь, δPп
(2δi + 2δu)
мощности реактивных потерь, δQп
(2δi + 4δu)
активной энергии и мощности с учетом
потерь (прямого и обратного направления),
δP±Pпреактивной энергии и мощности с учетом
потерь (прямого и обратного направления),
δQ±QпТочность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки
±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
во включенном состоянии в диапазоне
температур от минус 40 до плюс 60 °С, менее
в выключенном состоянии в диапазоне
температур от минус 40 до плюс 70 °С, менее
±0,1
±0,22Полная мощность, потребляемая каждой последовательной цепью, не более, ВА
0,1
мощности активных потерь, δPп
(2δi + 2δu)
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 57 В, до 115 В и от 120 В до 230 В, не более, Вт (ВА)
57,7 В
115 В
120 В
230 В
0,5 (0,8)
0,7 (1,1)
0,7 (1,1)
1,1 (1,9)
Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100 В до 265 В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6 В, 500 мА), мА
= 100 В
= 265 В
~100 В
~ 265 В
30 (90)
20 (40)
50 (120)
40 (70)
Жидкокристаллический индикатор:
число индицируемых разрядов
цена единицы младшего разряда при
отображении энергии и коэффициентах
трансформации равных 1, кВт·ч (квар·ч)8
0,01Характеристики интерфейсов связи:
скорость обмена по оптическому порту
скорость обмена по порту RS-485
9600 бит/с (фиксированная)
38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:
3х(57,7-115)/(100-200)В, 1(2) А
25000 (800000)
3х(57,7-115)/(100-200)В, 5(10) А
5000 (160000)
3х(120-230)/(208-400) В, 1(2) А
6250 (200000)
3х(120-230)/(208-400) В, 5(10) А
1250 (40000)
3х(120-230)/(208-400) В, 5(100) А
250 (8000)
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее
40
10 (питание от литиевой батареи)Защита информации
пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа (мм. рт. ст.)группа 4 по ГОСТ 22261
от минус 40 до плюс 60
до 90
от 70 до 106,7 (от 537 до 800)Межповерочный интервал, лет
12
Средняя наработка до отказа, час
165000
Средний срок службы, лет
30
Время восстановления, час
2
Масса, кг, не более
1,7
Габаритные размеры, мм
309х170х92
Гарантийный срок эксплуатации, лет
5
-

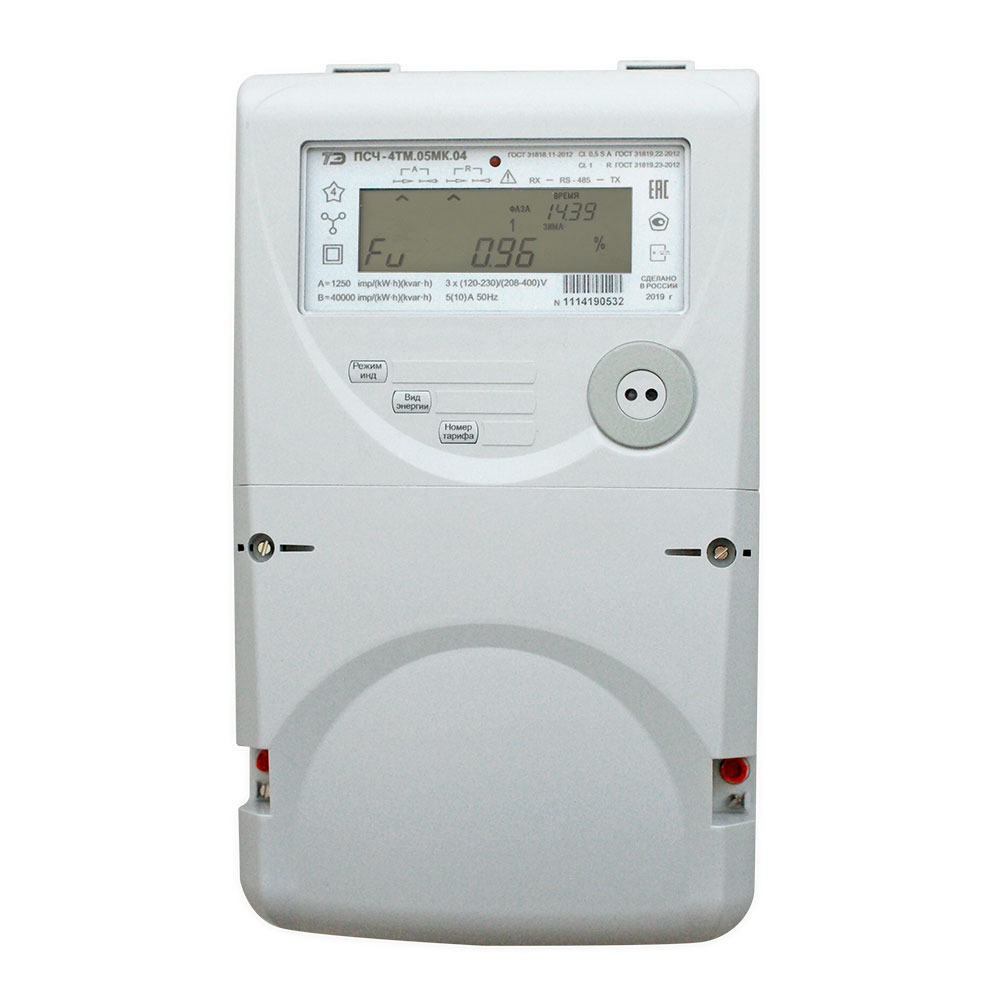

Назначение и область применения:
Счетчики ПСЧ-4ТМ.05МК предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Электросчетчики могут применяться как средства коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.
Счетчики электроэнергии предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных системах диспетчерского управления (АСДУ).
В модельный ряд электросчетчиков входят:- двунаправленные счетчики для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
- однонаправленные счетчики для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
- комбинированные электросчетчики для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).
Двунаправленные и комбинированные электросчетчики могут конфигурироваться и учитывать:- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
Конфигурированные и однонаправленные электросчетчики ПСЧ-4ТМ.05МК при эксплуатации на линиях с потоком энергии в одном направлении препятствуют попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях счетчика.Технические особенности:
- Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт.
- Дополнительные интерфейсные модули: GSM, PLC, Ethernet, RF, Wi-Fi.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Жидкокристаллический индикатор с подсветкой.
- Два конфигурируемых изолированных испытательных выхода.
- Один конфигурируемый цифровой вход.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- В корпусе предусмотрено место для коммуникационного оборудования.
- Две энергонезависимые электронные пломбы.
- Датчик воздействия магнитного поля повышенной индукции
Функциональные возможности:
Тарификация и архивы учтенной энергии
Электросчетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:- четыре тарифа (Т1-Т4);
- четыре типа дня (будни, суббота, воскресенье, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- расписание праздничных дней и список перенесенных дней.
Счетчики серии ПСЧ-4ТМ.05МК ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 суток;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Профили мощности нагрузки
Двунаправленные счетчики электроэнергии ведут два независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления), однонаправленные и комбинированные электросчетчики - один массив (имеется по 2 профиля для всех видов):- время интегрирования от 1 до 30 минут (счетчики непосредственного включения);
- время интегрирования от 1 до 60 минут (счетчики трансформаторного включения);
- глубина хранения каждого массива 113 суток при времени интегрирования 30 минут;
- включение с номинальным напряжением.
Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Регистрация максимумов мощности нагрузки
Счетчики серии ПСЧ-4ТМ.05МК могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчиков электроэнергии:- интервальных максимумов (от сброса до сброса);
- месячных максимумов (за текущий и каждый из двенадцати предыдущих месяцев).
Измерение параметров сети и показателей качества электрической энергии
Электросчетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- фазного и межфазного напряжения и напряжения прямой последовательности;
- тока;
- коэффициента мощности;
- частоты сети;
- текущего времени и даты;
- температуры внутри корпуса;
- тока нулевой последовательности;
- коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
- коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
- коэффициентов искажения синусоидальности кривой токов;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
Все варианты исполнения электросчетчиков серии ПСЧ-4ТМ.05МК, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.
Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Испытательные выходы и цифровые входы
В электросчетчиках серии ПСЧ-4ТМ.05МК функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- сигнала контроля точности часов;
- сигнал управления нагрузкой по различным программируемым критериям.
В счетчиках электроэнергии функционирует один цифровой вход, который может конфигурироваться:- для управления режимом поверки;
- для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Электросчетчики с функцией управления нагрузкой может работать в следующих режимах:- ограничения мощности нагрузки;
- ограничения энергии за сутки;
- ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
- контроля напряжения сети;
- контроля температуры счетчика;
- управления нагрузкой по расписанию.
Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчики серии ПСЧ-4ТМ.05МК имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.
Индикатор электросчетчиков может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную электроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.
Интерфейсы связи
Счетчики серии ПСЧ-4ТМ.05МК имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт.
В счетчики могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети: GSM, PLC, Ethernet, RF, Wi-Fi.
Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров. -
Условное
обозначение счетчикаНоминальный (максимальный) ток, А
Номинальное напряжение, В
Класс точности по учету активной/
реактивной энергииУчет энергии
Наличие резервного блока питания
Счетчики трансформаторного включения
ПСЧ-4ТМ.05МК.00
5 (10)
3х(57,7-115)/
(100-200)0,5S / 1
Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и обратного направления.
есть
ПСЧ-4ТМ.05МК.01
5 (10)
нет
ПСЧ-4ТМ.05МК.02
1 (2)
есть
ПСЧ-4ТМ.05МК.03
1 (2)
нет
ПСЧ-4ТМ.05МК.04
5 (10)
3х(120-230)/
(208-400)есть
ПСЧ-4ТМ.05МК.05
5 (10)
нет
ПСЧ-4ТМ.05МК.06
1 (2)
есть
ПСЧ-4ТМ.05МК.07
1 (2)
нет
ПСЧ-4ТМ.05МК.08
5 (10)
3х(57,7-115)/
(100-200)0,5S / 1
Однонаправленные (один канал учета по модулю) активной энергии независимо от направления.
есть
ПСЧ-4ТМ.05МК.09
5 (10)
нет
ПСЧ-4ТМ.05МК.10
5 (10)
3х(120-230)/
(208-400)есть
ПСЧ-4ТМ.05МК.11
5 (10)
нет
ПСЧ-4ТМ.05МК.12
5 (10)
3х(57,7-115)/
(100-200)0,5S / 1
Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления.
есть
ПСЧ-4ТМ.05МК.13
5 (10)
нет
ПСЧ-4ТМ.05МК.14
1 (2)
есть
ПСЧ-4ТМ.05МК.15
1 (2)
нет
ПСЧ-4ТМ.05МК.16
5 (10)
3х(120-230)/
(208-400)есть
ПСЧ-4ТМ.05МК.17
5 (10)
нет
ПСЧ-4ТМ.05МК.18
1 (2)
есть
ПСЧ-4ТМ.05МК.19
1 (2)
нет
Счетчики непосредственного включения
ПСЧ-4ТМ.05МК.20
5 (100)
3х(120-230)/
(208-400)1 / 2
Двунаправленные
есть
ПСЧ-4ТМ.05МК.21
5 (100)
нет
ПСЧ-4ТМ.05МК.22
5 (100)
Однонаправленные
есть
ПСЧ-4ТМ.05МК.23
5 (100)
нет
ПСЧ-4ТМ.05МК.24
5 (100)
Комбинированные
есть
ПСЧ-4ТМ.05МК.25
5 (100)
нет
Типы устанавливаемых дополнительных интерфейсных модулей
Условное
обозначение модуляНаименование
01
Коммуникатор GSM C-1.02.01
02
Модем PLC M-2.01.01 (однофазный)
03
Модем PLC M-2.01.02 (трехфазный)
04
Коммуникатор 3G C-1.03.01
05
Модем Ethernet М-3.01.ZZ
06
Модем ISM М-4.01.ZZ (430 МГц)
07
Модем ISM М-4.02.ZZ (860 МГц)
08
Модем ISM М-4.03.ZZ (2400 МГц)
09
Модем оптический М-5.01.ZZ
10
Коммуникатор Wi-Fi C-2.ZZ.ZZ
ZZ – вариант исполнения интерфейсного модуля
Примечание – В счетчики могут устанавливаться дополнительные интерфейсные модули, не приведенные в таблице со следующими характеристиками:- при питании от внутреннего источника счетчика с напряжением 6 В потребляемый ток не должен превышать 400 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

Подробнее

Измерение и многотарифный учет активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров сети и параметров качества электроэнергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
0,5 S
1
1 или 2Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А1(2) или 5(10)
5(100)Стартовый ток (чувствительность), мА:
трансформаторного включения
непосредственного включения
0,001Iном
0,004IбНоминальные напряжения, В
3х(57,7-115)/(100-200) или
3х(120-230)/(208-400)Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном:
3х(57,7-115)/(100-200) В
3х(120-230)/(208-400) В
от 0,8Uном до 1,15Uном
3х(46-132)/(80-230)
3х(96-265)/(166-460)Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В
от 0 до 440
Номинальная частота сети, Гц
50
Диапазон рабочих частот, Гц
от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков:
трансформаторного включения класса точности 0,5S:
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ=1
при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25
±0,5
±0,6
±1,0
±1,0
±1,0непосредственного включения класса точности 1:
при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5
при 0,05Iб ≤ I < 0,1Iб, cosφ=1
при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25
±1,0
±1,5
±1,5реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ, счетчиков:
трансформаторного включения класса точности 1:
при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ=1
при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25
±1,0
±1,5
±1,5
±1,5непосредственного включения класса точности 2:
при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,05Iб ≤ I < 0,1Iб, sinφ=1
при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25
±2,0
±2,5
±2,5полной мощности, δS
δS = δQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой
последовательности и их усредненных
значений), δU±0,4 в диапазоне от 0,8Uном до 1,15Uном
±0,9 (у электросчетчиков непосредственного включения)тока, δI, электросчетчиков:
трансформаторного включения±0,4 при Iном ≤ I ≤ Iмакс
при 0,01Iном ≤ I ≤ Iномнепосредственного включения
±0,9 при Iб ≤ I ≤ Iмакс
при 0,05Iб ≤ I < Iбчастоты и ее усредненного значения
±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь, δPп
(2δi + 2δu)
мощности реактивных потерь, δQп
(2δi + 4δu)
активной энергии и мощности с учетом
потерь (прямого и обратного направления),
δP±Pпреактивной энергии и мощности с учетом
потерь (прямого и обратного направления),
δQ±QпТочность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки
±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
во включенном состоянии в диапазоне
температур от минус 40 до плюс 60 °С, менее
в выключенном состоянии в диапазоне
температур от минус 40 до плюс 70 °С, менее±0,1
±0,22Полная мощность, потребляемая каждой последовательной цепью, не более, ВА
0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более
57,7 В
115 В
120 В
230 В
0,5 (0,8)
0,7 (1,1)
0,7 (1,1)
1,1 (1,9)
Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100 В до 265 В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6 В, 500 мА), мА
= 100 В
= 265 В
~100 В
~ 265 В
30 (90)
20 (40)
50 (120)
40 (70)
Жидкокристаллический индикатор:
число индицируемых разрядов
цена единицы младшего разряда при
отображении энергии и коэффициентах
трансформации равных 1, кВт·ч (квар·ч)8
0,01Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:
3х(57,7-115)/(100-200)В, 1(2) А
25000 (800000)
3х(57,7-115)/(100-200)В, 5(10) А
5000 (160000)
3х(120-230)/(208-400) В, 1(2) А
6250 (200000)
3х(120-230)/(208-400) В, 5(10) А
1250 (40000)
3х(120-230)/(208-400) В, 5(100) А
250 (8000)
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее
40
10 (питание от литиевой батареи)Защита информации
пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа (мм. рт. ст.)группа 4 по ГОСТ 22261
от минус 40 до плюс 60
до 90
от 70 до 106,7 (от 537 до 800)Межповерочный интервал, лет
16
Средняя наработка до отказа, час
220000
Средний срок службы, лет
30
Время восстановления, час
2
Масса, кг, не более
1,7
Габаритные размеры, мм
309х170х92
Гарантийный срок эксплуатации, лет
5
-
Назначение и область применения:
Счетчики ПСЧ-4ТМ.05МКТ предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Электросчетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.
Счетчик электроэнергии ПСЧ-4ТМ.05МКТ предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а также автоматизированных системах диспетчерского управления (АСДУ).Счетчик электроэнергии могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:
- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
Счетчик электроэнергии могут конфигурироваться для работы в реверсном режиме без переключения токовых цепей и вести измерение и учет с обратным знаком (в каналах противоположного направления).Технические особенности:
- Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.
- Дополнительные интерфейсные модули: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Жидкокристаллический индикатор с подсветкой.
- Два конфигурируемых изолированных испытательных выхода.
- Один конфигурируемый цифровой вход.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- В корпусе предусмотрено место для коммуникационного оборудования.
- Две энергонезависимые электронные пломбы.
- Датчик воздействия магнитного поля повышенной индукции.
Функциональные возможности:
Счетчики ПСЧ-4ТМ.05МКТ функционально полностью соответствуют ранее выпускаемым счетчикам серии ПСЧ-4ТМ.05МК и имеют следующие дополнительные возможности:
- позволяют конфигурироваться для работы в реверсном двунаправленном или реверсном однонаправленном режиме измерения и учета без переключения токовых цепей;
- позволяют конфигурироваться для работы в трехпроводных сетях с изолированной нейтралью при включении по схеме Арона;
- обеспечивают возможность считывания через интерфейсы связи: регистрационный номер в Федеральном информационном фонде по обеспечению средств измерений (в Госреестре), интервал между поверками и идентификатор производителя.
Тарификация и архивы учтенной энергии
Электросчетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:- четыре тарифа (Т1-Т4);
- четыре типа дня (будни, суббота, воскресенье, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется расписание праздничных дней и список перенесенных дней.
Счетчики ПСЧ-4ТМ.05МКТ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 суток;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики ПСЧ-4ТМ.05МКТ ведут два четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Для всех счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3×(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.
Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Глубина хранения каждого массива профиля при времени интегрирования 30 минут составляет 113 суток.
Регистрация максимумов мощности нагрузки
Электросчетчики могут использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика электроэнергии:- от сброса (ручной сброс или сброс по интерфейсному запросу):
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение параметров сети и показателей качества электрической энергии
Электросчетчики ПСЧ-4ТМ.05МКТ измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь;
- фазного и межфазного напряжения и напряжения прямой последовательности;
- тока;
- коэффициента мощности;
- частоты сети;
- текущего времени и даты;
- температуры внутри корпуса;
- тока нулевой последовательности;
- коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
- коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
- коэффициентов искажения синусоидальности кривой токов;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям.
Все варианты исполнения электросчетчиков, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.
Счетчики могут использоваться как измеритель показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Испытательные выходы и цифровые входы
В электросчетчиках ПСЧ-4ТМ.05МКТ функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- сигнала контроля точности хода встроенных часов;
- сигнал управления нагрузкой по различным программируемым критериям.
В счетчиках электроэнергии функционирует один цифровой вход, который может конфигурироваться:- как вход управления режимом поверки (только первый цифровой вход);
- как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Электросчетчики с функцией управления нагрузкой может работать в следующих режимах:- ограничения мощности нагрузки;
- ограничения энергии за сутки;
- ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
- контроля напряжения сети;
- контроля температуры счетчика;
- управления нагрузкой по расписанию.
Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.
Индикатор электросчетчика может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную элеткроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.
Дополнительно счетчики позволяют отображать на индикаторе:- измеренные мгновенные значения физических величин, указанных в разделе «Измерение параметров сети и показателей качества электрической энергии»;
- версию программного обеспечения счетчика (ПО) и контрольную сумму метрологически значимой части ПО.
Интерфейсы связи
Счетчики ПСЧ-4ТМ.05МКТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс.
Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования различных параметров.
В счетчиках могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi). При этом счетчики становятся коммуникаторами и к их интерфейсам могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта. -
Условное обозначение счетчика
Номинальный (максимальный) ток, А
Номинальное напряжение, В
Класс
точности
по учету
активной/
реактивной энергииНаличие
резервного блока
питанияСчетчики электроэнергии трансформаторного включения
ПСЧ-4ТМ.05МКТ.00
5 (10)
3x(57,7-115)/
(100-200)0,5S / 1
есть
ПСЧ-4ТМ.05МКТ.01
5 (10)
нет
ПСЧ-4ТМ.05МКТ.02
1 (2)
есть
ПСЧ-4ТМ.05МКТ.03
1 (2)
нет
ПСЧ-4ТМ.05МКТ.04
5 (10)
3x(120-230)/
(208-400)есть
ПСЧ-4ТМ.05МКТ.05
5 (10)
нет
ПСЧ-4ТМ.05МКТ.06
1 (2)
есть
ПСЧ-4ТМ.05МКТ.07
1 (2)
нет
Счетчики электроэнергии непосредственного включения
ПСЧ-4ТМ.05МКТ.20
5 (100)
3x(120-230)/
(208-4001/2
есть
ПСЧ-4ТМ.05МКТ.21
5 (100)
нет
Типы устанавливаемых сменных дополнительных интерфейсных модулей
Условное
обозначение модуляНаименование
01
Коммуникатор GSM ТЕ101.02.01, С-1.02.01 (сеть 2G)
02
Модем PLC M-2.01.01(Т) (однофазный)
03
Модем PLC M-2.01.02(Т) (трехфазный)
04
Коммуникатор 3G ТЕ101.03.01, С-1.03.01 (сеть 2G+3G)
05
Модем Ethernet М-3.01.ZZ(Т)
06
Модем ISM М-4.01.ZZ(Т) (430 МГц)
07
Модем ISM М-4.02.ZZ(Т) (860 МГц)
08
Модем ISM М-4.03.ZZ(Т) (2400 МГц)
09
Модем оптический М-5.01.ZZ(Т)
10
Коммуникатор Wi-Fi ТЕ102.01.ZZ, C-2.01.ZZ
11
Коммуникатор 4G ТЕ101.04.01, С-1.03.01 (сеть 2G+3G+4G)
12
Коммуникатор 4G ТЕ101.04.01/1, С-1.04.01/1 (сеть 2G+4G)
13
Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G NB-IoT)
14
Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G только NB-IoT)
15
Модем LoRaWAN M-6.ZZ.ZZ(Т)
16
Модем Bluetooth M-7.ZZ.ZZ(Т)
Примечания:
ZZ – вариант исполнения интерфейсного модуля
В счетчики электроэнергии могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:- при питании от внутреннего источника счетчика с напряжением 6 В потребляемый ток не должен превышать 400 мА;
- при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

Подробнее

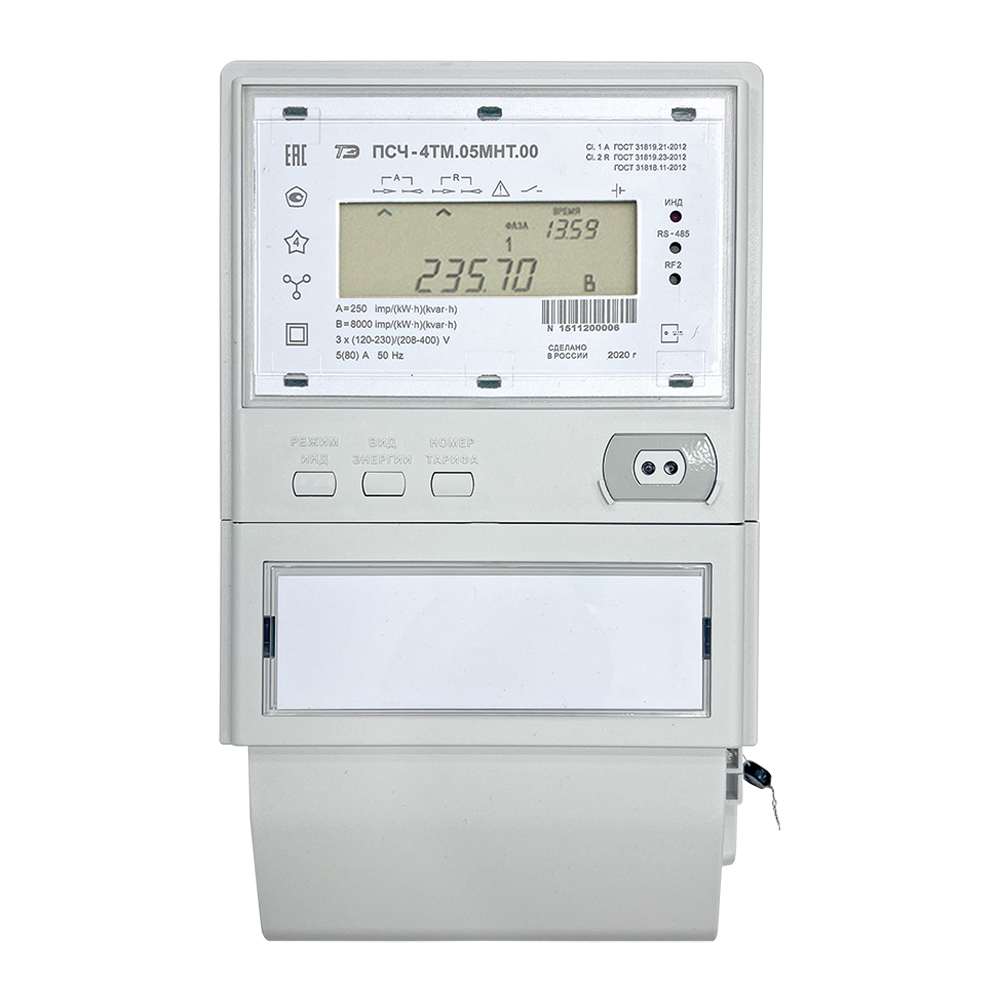

Измерение и многотарифный учет активной и реактивной энергии в двух направления (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров сети и параметров качества электроэнергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
1
2Базовый (максимальный) ток, А
5 (80)
Стартовый ток (чувствительность), мА
20
Номинальное напряжение, В
3х(120-230)/(208-400)
Установленный рабочий диапазон напряжений от 0,8Uном до 1,15Uном, В
3х(96-265)/(166-460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В
от 0 до 440
Номинальная частота сети, Гц
50
Диапазон рабочих частот, Гц
от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной,
индуктивной и емкостной нагрузках), δP:
при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5
при 0,05Iб ≤ I < 0,1Iб, cosφ=1
при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25
±1,0
±1,5
±1,5реактивной мощности (прямого и обратного направления при активной,
индуктивной и емкостной нагрузках), δQ:
при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5
при 0,05Iб ≤ I < 0,1Iб, sinφ=1
при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25
±2,0
±2,5
±2,5полной мощности (аналогично реактивной мощности), δS
δQ
напряжения (фазного, междуфазного, прямой последовательности
и их усредненных значений) в установленном диапазоне рабочих
напряжений (96- 265) В, фаза-ноль, δU±0,9
тока, δI
±0,9 при Iб ≤ I ≤ Iмакс
при 0,05Iб ≤ I < Iбчастоты и ее усредненного значения в диапазоне от 47,5 до 52,5 Гц, δF
±0,05
Пределы допускаемой абсолютной погрешности измерения:
.
± 0,01·Uном
длительности провала и перенапряжения в диапазоне от 0,01 до 180 с, с
±0,02
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки
±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
во включенном состоянии в диапазоне температур от минус 40 до плюс 60 °С,
менее
в выключенном состоянии в диапазоне температур от минус 40 до плюс 70 °С,
менее
±0,1
±0,22Полная мощность, потребляемая каждой последовательной цепью, не более, ВА
0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 120 В до 230 В, не более, Вт (ВА):
без дополнительного интерфейсного модуля
с дополнительным интерфейсным модулем
2 (10)
3 (10)Жидкокристаллический индикатор:
число индицируемых разрядов
цена единицы младшего разряда при отображении энергии, кВт·ч (квар·ч)
8
0,01Постоянная счетчика в основном режиме (режиме поверки), имп./(кВт·ч), имп./(квар·ч)
250 (8000)
Скорость обмена информацией, бит/с:
интерфейс RS-485 (с битом контроля нечетности и без него)
оптический порт
радиоканал
PLC
38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
9600 (фиксированная)
38400
2400, модуляция DCSKСохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от батареи литий-тионилхлорид), не менее
40
16Защита информации
пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность, %счетчика внутренней установки
счетчика наружной установкидавление, кПа (мм. рт. ст.)
группа 4 по ГОСТ 22261-94
от минус 40 до плюс 70
до 90 при 30 °С
до 100 при 25 °С
от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет
16
Средняя наработка до отказа, час
220000
Средний срок службы, лет
30
Время восстановления, час
2
Масса, кг:
счетчиков внутренней установки
счетчиков наружной установки (с кронштейном)
1,9
2,1Габаритные размеры, мм:
электросчетчиков внутренней установки
электросчетчиков наружной установки
электросчетчиков наружной установки со швеллером крепления на опоре
299x170x101
198x256x122
350x256x130Гарантийный срок эксплуатации, лет
5
-
Назначение и область применения:
Счетчики предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения двух четырехканальных массивов профиля мощности нагрузки (в том числе и с учетом потерь) с программируемым временем интегрирования, многоканального профиля параметров с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики серии ПСЧ-4ТМ.05МНТ позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
Счетчики всех вариантов исполнения работают как четырехквадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
Работа счетчика в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном (обратном) включении токовых цепей счетчика.
Счетчики электроэнергии предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского управления (АСДУ).Технические особенности:
- Независимых, равноприоритетных интерфейсы связи (в зависимости от варианта исполнения): RS-485, оптопорт, PLC, ZigBee (RF1), GSM (2G), Wi-Fi, UMTS (2G+3G), LTE (2G+NB-IoT), радиомодем (RF2).
- Возможность установки в счетчики с интерфейсом RS-485 дополнительных интерфейсных модулей для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, Ethernet, Wi-FI, GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE (2G+NB-Iot), RF.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Многофункциональный жидкокристаллический индикатор с подсветкой.
- Два конфигурируемых испытательных выхода и два конфигурируемых цифровых входа (для счетчиков внутренней установки).
- Встроенное реле управления нагрузкой и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
- Энергонезависимые электронные пломбы и датчик воздействия магнитного поля повышенной индукции с фиксацией факта и времени воздействия и вскрытия в журналах событий.
- Два независимых, четырехканальных массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 170 суток при времени интегрирования 60 минут.
- Расширенный массив профиля параметров, конфигурируемый в части выбора количества (до 16 каналов) и типа профилируемых параметров с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 248 суток четырех параметров со временем интегрирования 30 минут.
Функциональные возможности:
Счетчики серии ПСЧ-4ТМ.05МНТ функционально полностью соответствуют ранее выпускаемым счетчикам серии ПСЧ-4ТМ.05МН и имеют следующие дополнительные возможности:
- удаленный доступ через сети GSM (2G), UMTS (2G+3G) и LTE (2G+3G+4G), LTE (2G+4G), LTE (2G+NB-IoT);
- увеличенный срок службы батареи резервного питания часов до 16 лет;
- индикация на ЖКИ факта воздействия магнитного поля повышенной индукции;
- считывание через интерфейсы связи: номера счетчика в Госреестре средств измерений, величины интервала между поверками и идентификатора производителя.
Тарификация и архивы учтенной энергии
Счетчики серии ПСЧ-4ТМ.05МНТ ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной энергии прямого и обратного направления.
Тарификатор:- четыре тарифа (Т1-Т4);
- четыре типа дня (будни, суббота, воскресенье, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
- используется расписание праздничных дней и список перенесенных дней.
Счетчики серии ПСЧ-4ТМ.05МНТ ведут архивы тарифицированной учтенной энергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и не тарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Глубина хранения суточной учтенной трехфазной не тарифицированной активной и реактивной энергии прямого и обратного направления до 248 суток при времени интегрирования 3-го массива параметров 30 минут.
Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики всех вариантов исполнения ведут два массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут. Структура базовых массивов неконфигурируемая и полностью соответствует структуре массива профиля счетчиков предыдущих разработок.
Каждый базовый массив может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.
Профиль параметров
Счетчики, наряду с двумя базовыми массивами профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив, или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных:- число профилируемых параметров - до 16 (любых);
- глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.
Регистрация максимумов мощности нагрузки
Счетчики серии ПСЧ-4ТМ.05МНТ могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчиков:- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Электросчетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям, на основании введенных значений номинальных мощностей потерь. Номинальные мощности потерь рассчитываются на основании паспортных данных силового и измерительного оборудования объекта.
Измерение параметров сети и показателей качества электроэнергии
Счетчики серии ПСЧ-4ТМ.05МНТ измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, со временем интегрирования от 0,2 до 5 секунд (от 10 до 250 периодов сети 50 Гц) и могут использоваться как измерители или датчики параметров сети.
Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.
Электросчетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 с метрологическими характеристиками в соответствии с техническими условиям ФРДС.411152.004ТУ по параметрам установившегося отклонения фазных (междуфазных, прямой последовательности) напряжений, частоты сети, провалов напряжений и перенапряжений.
Счетчики серии ПСЧ-4ТМ.05МНТ измеряют и фиксируют в журналах событий остаточное напряжение и длительность провалов напряжений, величину и длительность перенапряжений в каждой фазе сети и в трехфазной системе. Счетчики ведут статистику характеристик провалов и перенапряжений в каждой фазе сети и в трехфазной системе с возможностью очистки статистической информации по интерфейсному запросу.
Испытательные выходы и цифровые входы
Электросчетчики серии ПСЧ-4ТМ.05МНТ содержат два конфигурируемых испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь);
- сигнала индикации превышения программируемого порога мощности (активной, реактивной прямого и обратного направления);
- сигналов телеуправления;
- сигнала контроля точности часов;
- сигнала управления нагрузкой по различным программируемым критериям.
В счетчиках внутренней установки функционируют два цифровых входа, которые могут конфигурироваться:- для управления режимом поверки (только первый цифровой вход);
- для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
В счетчиках наружной установки цифровые входы отсутствуют.
Управление нагрузкой
Электросчетчики серии ПСЧ-4ТМ.05МНТ позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям. Счетчики в части управления нагрузкой могут работать в следующих режимах:- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период;
- в режиме контроля напряжения сети;
- в режиме контроля температуры счетчика;
- в режиме управления нагрузкой по расписанию.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора. Все события, связанные с управлением нагрузкой, фиксируются в журнале событий.
Журналы
Счетчики серии ПСЧ-4ТМ.05МНТ ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчики внутренней установки имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.
Электросчетчики наружной установки не имеют собственного устройства индикации и отображение измеряемых параметров и управление режимами индикации счетчика производится посредством удаленного терминала Т-1.02МТ и Т-1.02МТ/1, подключаемого к счетчику по радиоканалу через встроенный радиомодем.
Терминал счетчика имеет многофункциональный ЖКИ с подсветкой и три кнопки управления режимами индикации, как и счетчики внутренней установки. Питание терминала может производиться как от сети переменного тока в широком диапазоне входных напряжений, так и автономно от двух батарей или аккумуляторов типоразмера ААА.
Индикатор счетчиков серии ПСЧ-4ТМ.05МНТ может работать в одном из четырех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
Счетчики, в зависимости от варианта исполнения, имеют два независимых, равноприоритетных интерфейса связи, доступные в следующих комбинациях:- интерфейс RS-485 и оптический интерфейс (оптопорт);
- интерфейс RS-485, оптопорт и радиомодем (RF2);
- PLC-модем и оптопорт;
- PLC-модем, оптопорт и радиомодем (RF2);
- ZigBee-модем (RF1) и оптопорт;
- ZigBee-модем (RF1), оптопорт и радиомодем (RF2);
- GSM/UMTS/LTE-коммуникатор и оптопорт;
- GSM/UMTS/LTE-коммуникатор, оптопорт и радиомодем (RF2);
- Wi-Fi-коммуникатор и оптопорт;
- Wi-Fi-коммуникатор, оптопорт и радиомодем (RF2).
В качестве сетевых магистральных интерфейсов применяются интерфейсы: RS-485, PLC, GSM, UMTS, LTE (NB-IoT), ZigBee (RF1), Wi-Fi. Оптопорт присутствует в счётчиках всех вариантов исполнения. Радиомодем (RF2) и оптопорт мультиплексированы на одном канале и не допускают одновременной работы. Приоритет у оптопорта выше, чем у радиомодема.
Счётчики с радиомодемом для связи с терминалом (RF2), ZigBee-модемом (RF1) и Wi-Fi-коммуникатором работает на частотах, выделенных по решению ГКРЧ №-7-20-03-001 от 07.05.2007 с учетом изменений №14-20-01 от 20.11.2014 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.
Электросчетчики серии ПСЧ-4ТМ.05МНТ через любой интерфейс связи поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена и обеспечивает возможность чтения архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования конфигурационных параметров.
В счетчиках внутренней установки с интерфейсом RS-485 могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi. При этом счетчики становятся коммуникаторами и к их интерфейсу RS-485 могут быть подключены другие счетчики объекта, без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому счетчику объекта.
Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ» или программного обеспечения пользователей.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Для управления нагрузкой по команде оператора предусмотрен специальный уровень доступа, аналогично доступа на чтение, только с возможностью управления нагрузкой. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Электронные пломбы и датчик магнитного поля
В счетчиках установлены две энергонезависимые электронные пломбы:- крышки счетчика;
- клеммной крышки.
Электронные пломбы фиксируют факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.
В электросчетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий. -
В модельный ряд счетчиков входят счетчики, отличающиеся наличием реле управления нагрузкой, типами интерфейсов связи и способом установки (внутри или снаружи помещений).
Счётчики всех вариантов исполнения не чувствительны к постоянной составляющей в цепи переменного тока и могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В при непосредственном подключении к сети.
Счётчики всех вариантов исполнения имеют оптический интерфейс (оптопорт) по ГОСТ IEC 61107-2011 и датчик воздействия магнитного поля повышенной индукции.В счетчики с интерфейсом RS-485 могут быть установлены дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети GSM, PLC, Ethernet, RF. Дополнительные интерфейсные модули выполняют функцию шлюза и позволяют осуществлять удаленный доступ к другим счетчиками объекта, объединенным в локальную сеть RS-485.
Счетчики наружной установки имеют расщепленную архитектуру, и состоят из двух блоков:
- блока счетчика, выполненного по группе IP55 без индикатора, устанавливаемого снаружи помещения (на фасаде здания или на опоре линии электропередачи);
- удаленного терминала, устанавливаемого внутри помещения, выполняющего функцию удаленного устройства индикации и управления счетчика.
Условное
обозначение
варианта
исполнения
счётчикаРеле управления
нагрузкойRS-485
Встроенные модемы (коммуникаторы)
PLC
ZigBee (RF1)
GSM (2G)
Wi-Fi
UMTS
(2G+3G)LTE
(2G+NB-IoT)Радио-
модем (RF2)Счетчики электроэнергии внутренней установки
ПСЧ-4ТМ.05МНТ.00
+
+
-
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.01
-
+
-
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.02
+
+
-
-
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.03
-
+
-
-
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.04
+
-
+
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.05
-
-
+
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.06
+
-
+
-
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.07
-
-
+
-
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.08
+
-
-
+
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.09
-
-
-
+
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.10
+
-
-
+
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.11
-
-
-
+
-
-
-
-
-
Счетчики электроэнергии наружной установки с расщепленной архитектурой
ПСЧ-4ТМ.05МНТ.40
+
-
-
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.41
-
-
-
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.42
+
-
+
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.43
-
-
+
-
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.44
+
-
+
-
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.45
-
-
+
-
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.46
+
-
-
+
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.47
-
-
-
+
-
-
-
-
+
ПСЧ-4ТМ.05МНТ.48
+
-
-
+
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.49
-
-
-
+
-
-
-
-
-
ПСЧ-4ТМ.05МНТ.50
+
-
-
-
+
-
-
-
+
ПСЧ-4ТМ.05МНТ.51
-
-
-
-
+
-
-
-
+
ПСЧ-4ТМ.05МНТ.52
+
-
-
-
+
-
-
-
-
ПСЧ-4ТМ.05МНТ.53
-
-
-
-
+
-
-
-
-
ПСЧ-4ТМ.05МНТ.54
+
-
-
-
-
+
-
-
+
ПСЧ-4ТМ.05МНТ.55
-
-
-
-
-
+
-
-
+
ПСЧ-4ТМ.05МНТ.56
+
-
-
-
-
+
-
-
-
ПСЧ-4ТМ.05МНТ.57
-
-
-
-
-
+
-
-
-
ПСЧ-4ТМ.05МНТ.58
+
-
-
-
-
-
+
-
+
ПСЧ-4ТМ.05МНТ.59
-
-
-
-
-
-
+
-
+
ПСЧ-4ТМ.05МНТ.60
+
-
-
-
-
-
+
-
-
ПСЧ-4ТМ.05МНТ.61
-
-
-
-
-
-
+
-
-
ПСЧ-4ТМ.05МНТ.62
+
-
-
-
-
-
-
+
+
ПСЧ-4ТМ.05МНТ.63
-
-
-
-
-
-
-
+
+
ПСЧ-4ТМ.05МНТ.64
+
-
-
-
-
-
-
+
-
ПСЧ-4ТМ.05МНТ.65
-
-
-
-
-
-
-
+
-
Типы устанавливаемых дополнительных интерфейсных модулей
Условное
обозначение модуляНаименование
01
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02
Модем PLC M-2.01Т.01 (однофазный)
03
Модем PLC M-2.01Т.02 (трехфазный)
04
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05
Модем Ethernet М-3.01Т.ZZ
06
Модем ISM М-4.01Т.ZZ (430 МГц)
07
Модем ISM М-4.02Т.ZZ (860 МГц)
08
Модем ISM М-4.03Т.ZZ (2400 МГц)
09
Модем оптический М-5.01Т.ZZ
10
Коммуникатор Wi-Fi ТЕ102.01.ZZ
11
Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)
12
Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+4G)
13
Коммуникатор NBIoT ТЕ101.01.01 (сеть 2G+4G NBIoT)
14
Коммуникатор NBIoT ТЕ101.01.01/1 (сеть 4G только NBIoT)
15
Модем LoRaWAN M-6.ZZТ.ZZ
16
Модем Bluetooth M-7.ZZТ.ZZ
Примечания
- ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
- при питании от внутреннего источника счетчика с напряжением 6 В потребляемый ток не должен превышать 400 мА;
при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

Подробнее

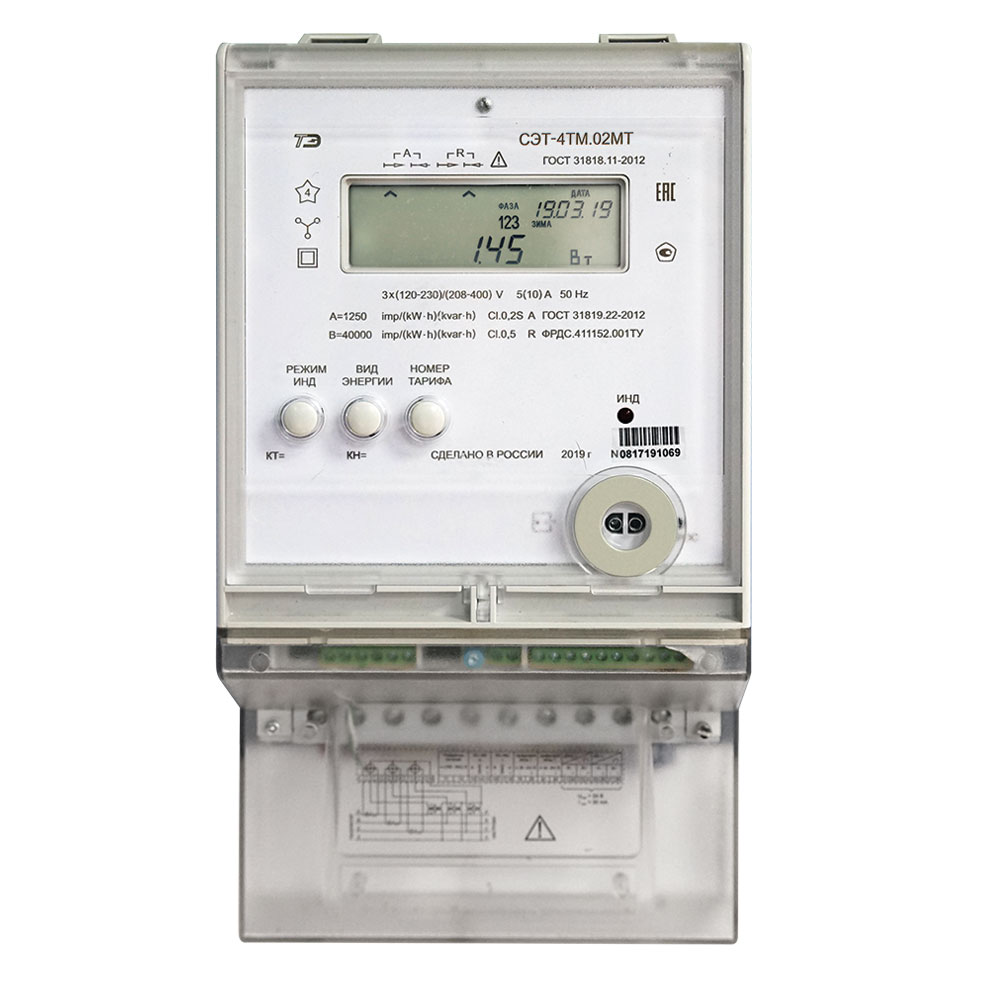

Многотарифный учет активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров трехфазной сети и параметров качества электроэнергии.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии по ГОСТ 31819.22-2012
0,2 S или 0,5 S
реактивной энергии по ФРДС.411152.001ТУ
реактивной энергии по ГОСТ 31819.23-20120,5*
1,0Номинальный (максимальный) ток, А
1(2) или 5(10)
Стартовый ток (чувствительность), мА
0,001Iном
Номинальное значение напряжения, В
3x(57,7-115)/(100-200) или
3х(120-230)/(208-400)Установленный рабочий диапазон напряжений
от 0,8Uном до 1,15Uном, В, счетчиков с Uном:
3×(57,7-115)/(100-200) В
3×(120-230)/(208-400) В
3× (46-132)/(80-230);
3×(96-265)/(166-460)Номинальное значение напряжения резервного питания, В
230
(постоянного или переменного тока)Рабочий диапазон напряжений резервного питания, В
от 100 до 265
(постоянного или переменного тока)Номинальная частота сети, Гц
50
Рабочий диапазон частот сети, Гц
от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при
активной, индуктивной и емкостной нагрузках в зависимости
от класса точности 0,2S(0,5S)), dP
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ=1
при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25
±0,2 (±0,5);
±0,3 (±0,6)
±0,4 (±1,0)
±0,5 (±1,0)
±0,5 (±1,0)реактивной мощности (прямого и обратного направления при
активной, индуктивной и емкостной нагрузках в зависимости
от класса точности 0,5(1)), dQ
при 0,05Iном ≤ I ≤ Iмакс, sinφ=1
при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ=1
при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5
при 0,05Iном ≤ I ≤ Iмакс sinφ=0,25
±0,5 (±1,0)
±0,6 (±1,0)
±1,0 (±1,5)
±1,0 (±1,5)
±1,0 (±1,5)полной мощности, dS, (аналогично реактивной мощности)
dS = dQ
(аналогично реактивной мощности)напряжения (фазного, межфазного, прямой
последовательности и их усредненных значений)±0,4 % в диапазоне от 0,8Uном до 1,15Uном
тока
±0,4% при Iном≤I≤Iмакс
при 0,01Iном≤I≤Iномчастоты
±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе, dPп
2di + 2du
мощности реактивных потерь в линии и трансформаторе, dQп
2di + 4du
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки
±0,5
активной мощности (прямого и обратного направления при
активной, индуктивной и емкостной нагрузках в зависимости
от класса точности 0,2S(0,5S)), dP
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ=1
при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25
±0,2 (±0,5);
±0,3 (±0,6)
±0,4 (±1,0)
±0,5 (±1,0)
±0,5 (±1,0)Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более
57,7 В
115 В
120 В
230 В0,8 (1,0)
1,0 (1,5)
1,0 (1,5)
1,5 (2,5)Полная мощность, потребляемая каждой последовательной цепью, не более, В·А
0,1
Ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:
= 100 В
= 265 В
~ 100 В
~ 265 В
30
15
45
28Число индицируемых разрядов жидкокристаллического индикатора
8
Скорость обмена информацией, бит/с:
по оптическому порту
9600
по интерфейсам RS-485
38400, 19200, 9600, 4800, 2400, 1200, 600
Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:
3х(57,7-115)/(100-200)В, 1(2) А
3х(57,7-115)/(100-200)В, 5(10) А
3х(120-230)/(208-400) В, 1(2) А
3х(120-230)/(208-400) В, 5(10) А
25000 (800000)
5000 (160000)
6250 (200000)
1250 (40000)Сохранность данных при прерываниях питания, лет:
нформации, более
40
внутренних часов (питание от литиевой батареи), не менее
12
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
от минус 40 до плюс 60
относительная влажность, %
90 % при 30 °С
давление, кПа (мм. рт. ст.)
от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет
16
Средняя наработка счетчика электроэнергии СЭТ-4ТМ на отказ, час
220000
Средний срок службы, лет
30
Масса счетчика электроэнергии СЭТ-4ТМ, кг
1,6
Габаритные размеры электросчетчика СЭТ-4ТМ, мм
330х170х80,2
Гарантийный срок эксплуатации, лет
5
* Примечание: в виду отсутствия в ГОСТ 31819.23-2012 класса точности 0,5, пределы погрешностей при измерении реактивной энергии счетчиков класса точности 0,5 устанавливаются равными пределам соответствующих погрешностей счетчиков активной энергии класса точности 0,5S по ГОСТ 31819.22-2012
-
Назначение и область применения:
Счетчики предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики серии СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Электросчетчики серии СЭТ-4ТМ имеют интерфейсы связи и предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
Счетчики электроэнергии имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии серии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:- активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
- реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
- реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).
Технические особенности:
- Независимые равноприоритетные, гальванически изолированные интерфейсы связи:
СЭТ-4ТМ.03МТ -оптопорт и два RS-485;
СЭТ-4ТМ.02МТ - оптопорт и RS-485. - ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Расширенный диапазон по напряжению: 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.
- Четыре конфигурируемых изолированных испытательных выхода.
- Два конфигурируемых цифровых входа.
- Цифровая обработка сигналов.
- Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
- Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
- Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
- Электронная пломба и датчик магнитного поля.
Функциональные возможности:
Тарификация и учет энергии
Счетчики СЭТ-4ТМ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):- всего от сброса (нарастающий итог);
- за текущие и предыдущие календарные сутки;
- на начало текущих и предыдущих календарных суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней.
- за текущий месяц и двенадцать предыдущих календарных месяцев;
- на начало текущего месяца и двенадцати предыдущих календарных месяцев;
- за текущий и предыдущий календарный год;
- на начало текущего и предыдущего календарного года.
Тарификатор:- восемь тарифов (Т1-Т8),
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
- двенадцать сезонов (на каждый месяц года),
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
- используется расписание праздничных дней и список перенесенных дней.
Счетчики могут конфигурироваться для работы в однотарифном режиме, не зависимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики СЭТ-4ТМ ведут три независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):- время интегрирования от 1 до 60 минут (без учета потерь);
- время интегрирования от 1 до 30 минут (с учетом потерь);
- глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.
Регистрация максимумов мощности нагрузки
Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:- интервальных максимумов (в интервале времени между сбросами);
- месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров сети и показателей качества электричества
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
- коэффициента мощности;
- частоты сети;
- фазных, межфазных напряжений и напряжения прямой последовательности;
- коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
- коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
- тока;
- коэффициентов искажения синусоидальности кривой токов;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям;
- текущего времени, даты и температуры.
Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.
Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Испытательные выходы и цифровые входы
В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени (только канал 0).
В счетчиках функционируют два цифровых входа, которые могут конфигурироваться:- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.
Устройство индикации
Счетчики СЭТ-4ТМ имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки управления режимами индикации.
Индикатор счетчиков может работать в одном из трех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров.
Счетчик в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.
Интерфейсы связи
Счетчики СЭТ-4ТМ.03МТ имеют три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
Счетчики СЭТ-4ТМ.02МТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.
-
Наименование и условное обозначение варианта исполнения
счетчикаНоминальный (максимальный) ток, А
Номинальное напряжение,
ВКласс точности при измерении
активной/реактивной энергииКоличество интерфейсов
RS-485Наличие резервного блока питания
СЭТ-4ТМ.03МТ
5(10)
3×(57,7-115)/
(100-200)0,2S/0,5
2
есть
СЭТ-4ТМ.03МТ.01
5(10)
0,5S/1,0
2
есть
СЭТ-4ТМ.02МТ.02
5(10)
0,2S/0,5
1
есть
СЭТ-4ТМ.02МТ.03
5(10)
0,5S/1,0
1
есть
СЭТ-4ТМ.03МТ.04
5(10)
0,2S/0,5
2
нет
СЭТ-4ТМ.03МТ.05
5(10)
0,5S/1,0
2
нет
СЭТ-4ТМ.02МТ.06
5(10)
0,2S/0,5
1
нет
СЭТ-4ТМ.02МТ.07
5(10)
0,5S/1,0
1
нет
СЭТ-4ТМ.03МТ.08
5(10)
3×(120-230)/
(208-400)0,2S/0,5
2
есть
СЭТ-4ТМ.03МТ.09
5(10)
0,5S/1,0
2
есть
СЭТ-4ТМ.02МТ.10
5(10)
0,2S/0,5
1
есть
СЭТ-4ТМ.02МТ.11
5(10)
0,5S/1,0
1
есть
СЭТ-4ТМ.03МТ.12
5(10)
0,2S/0,5
2
нет
СЭТ-4ТМ.03МТ.13
5(10)
0,5S/1,0
2
нет
СЭТ-4ТМ.02МТ.14
5(10)
0,2S/0,5
1
нет
СЭТ-4ТМ.02МТ.15
5(10)
0,5S/1,0
1
нет
СЭТ-4ТМ.03МТ.16
1(2)
3×(57,7-115)/
(100-200)0,2S/0,5
2
есть
СЭТ-4ТМ.03МТ.17
1(2)
0,5S/1,0
2
есть
СЭТ-4ТМ.02МТ.18
1(2)
0,2S/0,5
1
есть
СЭТ-4ТМ.02МТ.19
1(2)
0,5S/1,0
1
есть
СЭТ-4ТМ.03МТ.20
1(2)
0,2S/0,5
2
нет
СЭТ-4ТМ.03МТ.21
1(2)
0,5S/1,0
2
нет
СЭТ-4ТМ.02МТ.22
1(2)
0,2S/0,5
1
нет
СЭТ-4ТМ.02МТ.23
1(2)
0,5S/1,0
1
нет
СЭТ-4ТМ.03МТ.24
1(2)
3×(120-230)/
(208-400)0,2S/0,5
2
есть
СЭТ-4ТМ.03МТ.25
1(2)
0,5S/1,0
2
есть
СЭТ-4ТМ.02МТ.26
1(2)
0,2S/0,5
1
есть
СЭТ-4ТМ.02МТ.27
1(2)
0,5S/1,0
1
есть
СЭТ-4ТМ.03МТ.28
1(2)
0,2S/0,5
2
нет
СЭТ-4ТМ.03МТ.29
1(2)
0,5S/1,0
2
нет
СЭТ-4ТМ.02МТ.30
1(2)
0,2S/0,5
1
нет
СЭТ-4ТМ.02МТ.31
1(2)
0,5S/1,0
1
нет
СЭТ-4ТМ.03МТ
5(10)
3×(57,7-115)/
(100-200)0,2S/0,5
2
есть
Примечание – Оптический интерфейс присутствует во всех вариантах исполнения счетчика.

Подробнее

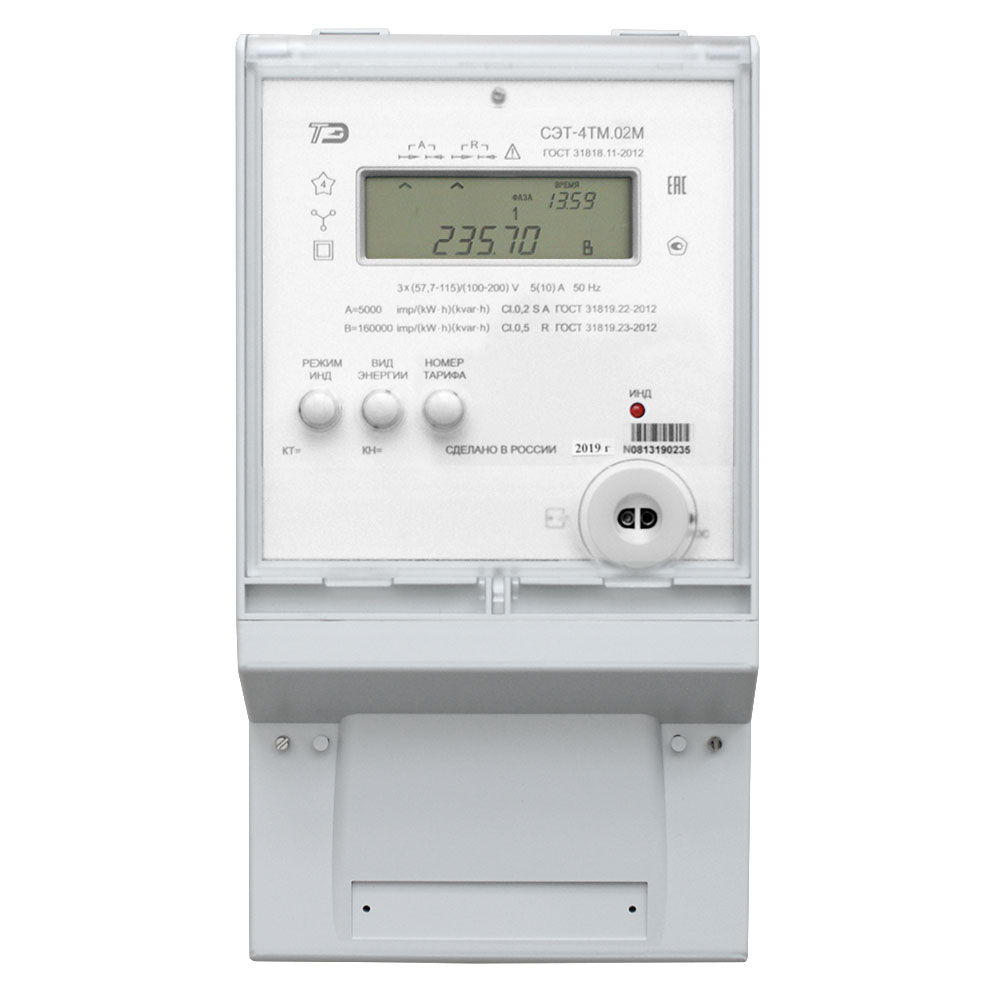

Многотарифный учет активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров трехфазной сети и параметров качества электроэнергии.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии по ГОСТ 31819.22-2012
0,2 S или 0,5 S
реактивной электроэнергии по ГОСТ 31819.23-2012
0,5* или 1,0
Номинальный (максимальный) ток, А
1(2) или 5(10)
Стартовый ток (чувствительность), мА
0,001Iном
Номинальное значение напряжения, В
3x(57,7-115)/(100-200) или
3х(120-230)/(208-400)Рабочий диапазон измеряемых напряжений, В:
3×(57,7-115)/(100-200) В
3×(120-230)/(208-400) Вот 0,8Uном до 1,15Uном
3×(46-132)/(80-230)
3×(96-265)/(166-460)Номинальное значение напряжения резервного питания, В
230
(постоянного или переменного тока)Рабочий диапазон напряжений резервного питания, В
от 100 до 265
(постоянного или переменного тока)Номинальная частота сети, Гц
50
Рабочий диапазон частот сети, Гц
от 47,5 до 52,5
Пределы допускаемой основной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,2S(0,5S)), dP:
при 0,05Iном ≤ I ≤ Iмакс, cosφ=1
при 0,01Iном ≤ I < 0,05Iном, cosφ=1
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5
при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,2
±0,2 (±0,5)
±0,3 (±0,6)
±0,4 (±1,0)
±0,5 (±1,0)
±0,5 (±1,0)реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,5(1)), dQ:
при 0,05Iном ≤ I ≤ Iмакс, sinφ=1
при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ=1
при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5
при 0,05Iном ≤ I ≤ Iмакс sinφ=0,25
±0,5 (±1,0)
±0,6 (±1,0)
±1,0 (±1,5)
±1,0 (±1,5)
±1,0 (±1,5)полной мощности, dS
dS = dQ
(аналогично реактивной мощности)напряжения (фазного, межфазного, прямой
последовательности и их усредненных значений)±0,4 % в диапазоне от 0,8Uном до 1,15Uном
тока
±0,4% при Iном≤I≤Iмакс
при 0,01Iном≤I≤Iномчастоты
±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе, dPп
2di + 2du
мощности реактивных потерь в линии и трансформаторе, dQп
2di + 4du
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки
±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более
57,7 В
115 В
120 В
230 В0,8 (1,0)
1,0 (1,5)
1,0 (1,5)
1,5 (2,5)Полная мощность, потребляемая каждой последовательной цепью, не более, В·А
0,1
Максимальный ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:
= 100 В
= 265 В
~ 100 В
~ 265 В
30
15
45
28Число индицируемых разрядов жидкокристаллического индикатора
8
Скорость обмена информацией, бит/с:
по оптическому порту
9600
по интерфейсам RS-485
38400, 19200, 9600, 4800, 2400, 1200, 600
Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:
3х(57,7-115)/(100-200)В, 1(2) А
3х(57,7-115)/(100-200)В, 5(10) А
3х(120-230)/(208-400) В, 1(2) А
3х(120-230)/(208-400) В, 5(10) А
25000 (800000)
5000 (160000)
6250 (200000)
1250 (40000)Сохранность данных при прерываниях питания, лет:
нформации, более
40
внутренних часов (питание от литиевой батареи), не менее
12
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика
циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
от минус 40 до плюс 60
относительная влажность, %
90 % при 30 °С
давление, кПа (мм. рт. ст.)
от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет
16
Средняя наработка счетчика электроэнергии на отказ, час
220000
Средний срок службы, лет
30
Масса счетчика электроэнергии, кг
1,6
Габаритные размеры электросчетчика, мм
330х170х80,2
Гарантийный срок эксплуатации, лет
5
*Примечание - В виду отсутствия в ГОСТ 31819.23-2012 класса точности 0,5, пределы погрешностей при измерении реактивной энергии счетчиков класса точности 0,5 устанавливаются равными пределам соответствующих погрешностей счетчиков активной энергии класса точности 0,5S по ГОСТ 31819.22-2012.
-
Назначение и область применения:
Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Электросчетчики предназначены для автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ).
Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:- активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
- реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).
Технические особенности:
- Независимые равноприоритетные каналы связи: оптопорт, 2хRS-485 (СЭТ-4ТМ.03М); оптопорт, RS-485 (СЭТ-4ТМ.02М).
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Цифровая обработка сигналов.
- Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
- Четыре конфигурируемых изолированных испытательных выхода.
- Два конфигурируемых цифровых входа.
- Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
- Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
- Электронная пломба и датчик магнитного поля.
Функциональные возможности:
Тарификация и учет энергии
Ведение архивов тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):- всего от сброса (нарастающий итог);
- за текущие и предыдущие календарные сутки;
- на начало текущих и предыдущих календарных суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней.
- за текущий месяц и двенадцать предыдущих календарных месяцев;
- на начало текущего месяца и двенадцати предыдущих календарных месяцев;
- за текущий и предыдущий календарный год;
- на начало текущего и предыдущего календарного года.
Тарификатор:- восемь тарифов (Т1-Т8),
- восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
- двенадцать сезонов (на каждый месяц года),
- дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
- расписание праздничных дней и список перенесенных дней.
Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики ведут три четырехканальных независимых массива профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):- время интегрирования от 1 до 60 минут (без учета потерь);
- время интегрирования от 1 до 30 минут (с учетом потерь);
- глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.
Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах счетчика:- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров сети и показателей качества электричества
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:- активной, реактивной и полной мощности;
- активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
- коэффициента мощности;
- частоты сети;
- фазных, межфазных напряжений и напряжения прямой последовательности;
- коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
- коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
- тока;
- коэффициентов искажения синусоидальности кривой токов;
- коэффициентов несимметрии тока по нулевой и обратной последовательностям;
- текущего времени, даты и температуры.
Счетчики СЭТ-4ТМ всех вариантов исполнения (независимо от конфигурации) работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.
Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Испытательные выходы и цифровые входы
В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:- импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
- статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигналов телеуправления;
- для проверки точности хода встроенных часов реального времени (только канал 0).
В счетчиках СЭТ-4ТМ функционируют два цифровых входа, которые могут конфигурироваться:- для управления режимом поверки А или В (только первый цифровой вход);
- для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Журналы
Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.
Устройство индикации
Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, три кнопки управления режимами индикации.
Индикатор счетчиков может работать в одном из трех режимов:- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров.
Счетчики в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.
Интерфейсы связи
Счетчик СЭТ-4ТМ.03М имеет три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
Счетчик СЭТ-4ТМ.02М имеет два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб. -
Наименование и условное обозначение варианта исполнения
счетчикаНоминальный (максимальный) ток, А
Номинальное напряжение,
ВКласс точности при измерении
активной/реактивной энергииКоличество интерфейсов
RS-485Наличие резервного блока питания
СЭТ-4ТМ.03М
5(10)
3x(57,7-115)/
(100-200)0,2S/0,5
2
есть
СЭТ-4ТМ.03М.01
5(10)
0,5S/1,0
2
есть
СЭТ-4ТМ.02М.02
5(10)
0,2S/0,5
1
есть
СЭТ-4ТМ.02М.03
5(10)
0,5S/1,0
1
есть
СЭТ-4ТМ.03М.04
5(10)
0,2S/0,5
2
нет
СЭТ-4ТМ.03М.05
5(10)
0,5S/1,0
2
нет
СЭТ-4ТМ.02М.06
5(10)
0,2S/0,5
1
нет
СЭТ-4ТМ.02М.07
5(10)
0,5S/1,0
1
нет
СЭТ-4ТМ.03М.08
5(10)
3x(120-230)/
(208-400)0,2S/0,5
2
есть
СЭТ-4ТМ.03М.09
5(10)
0,5S/1,0
2
есть
СЭТ-4ТМ.02М.10
5(10)
0,2S/0,5
1
есть
СЭТ-4ТМ.02М.11
5(10)
0,5S/1,0
1
есть
СЭТ-4ТМ.03М.12
5(10)
0,2S/0,5
2
нет
СЭТ-4ТМ.03М.13
5(10)
0,5S/1,0
2
нет
СЭТ-4ТМ.02М.14
5(10)
0,2S/0,5
1
нет
СЭТ-4ТМ.02М.15
5(10)
0,5S/1,0
1
нет
СЭТ-4ТМ.03М.16
1(2)
3x(57,7-115)/
(100-200)0,2S/0,5
2
есть
СЭТ-4ТМ.03М.17
1(2)
0,5S/1,0
2
есть
СЭТ-4ТМ.02М.18
1(2)
0,2S/0,5
1
есть
СЭТ-4ТМ.02М.19
1(2)
0,5S/1,0
1
есть
СЭТ-4ТМ.03М.20
1(2)
0,2S/0,5
2
нет
СЭТ-4ТМ.03М.21
1(2)
0,5S/1,0
2
нет
СЭТ-4ТМ.02М.22
1(2)
0,2S/0,5
1
нет
СЭТ-4ТМ.02М.23
1(2)
0,5S/1,0
1
нет
СЭТ-4ТМ.03М.24
1(2)
3x(120-230)/
(208-400)0,2S/0,5
2
есть
СЭТ-4ТМ.03М.25
1(2)
0,5S/1,0
2
есть
СЭТ-4ТМ.02М.26
1(2)
0,2S/0,5
1
есть
СЭТ-4ТМ.02М.27
1(2)
0,5S/1,0
1
есть
СЭТ-4ТМ.03М.28
1(2)
0,2S/0,5
2
нет
СЭТ-4ТМ.03М.29
1(2)
0,5S/1,0
2
нет
СЭТ-4ТМ.02М.30
1(2)
0,2S/0,5
1
нет
СЭТ-4ТМ.02М.31
1(2)
0,5S/1,0
1
нет
Примечание: Оптический интерфейс присутствует во всех вариантах исполнения счетчика.

Подробнее

В состав серии коммуникаторов ТЕ101 входят: NB-IoT ТЕ101.01, ТЕ101.01Д, ТЕ101.01.01, ТЕ101.01.01А, ТЕ101.01/1, ТЕ101.01Д/1, ТЕ101.01.01/1, ТЕ101.01.01А/1; GSM ТЕ101.02, ТЕ101.02Д, ТЕ101.02.01, ТЕ101.02.01А; 3G ТЕ101.03, ТЕ101.03Д, ТЕ101.03.01, ТЕ101.03.01А; 4G ТЕ101.04, ТЕ101.04Д, ТЕ101.04.01, ТЕ101.04.01А; 4G ТЕ101.04/1, ТЕ101.04Д/1, ТЕ101.04.01/1.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Номинальное напряжение электропитания, В:
ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д),
ТЕ101.04(Д), ТЕ101.04(Д)/1230 переменного тока частотой 50 Гц или
230 постоянного токаТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01,
ТЕ101.04.01, ТЕ101.04.01/1
12 постоянного токаТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А,
ТЕ101.03.01А, ТЕ101.04.01А4,1 постоянного тока
Диапазон рабочих напряжений электропитания, В:
ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д),
ТЕ101.04(Д), ТЕ101.04(Д)/1от 80 до 276 переменного или
постоянного токаТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01,
ТЕ101.04.01, ТЕ101.04.01/1от 6 до 18 постоянного тока
ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А,
ТЕ101.03.01А, ТЕ101.04.01Аот 3,6 до 4,5 постоянного тока
Предельный рабочий диапазон электропитания в аварийном режиме сети для коммуникаторов ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1, В
от 276 до 440 переменного или
постоянного тока (в течение 6 часов)Максимальный средний потребляемый ток в диапазоне рабочих напряжений коммуникаторов ТЕ101.01(Д), ТЕ101.01(Д)/1, ТЕ101.02(Д), ТЕ101.03(Д), ТЕ101.04(Д), ТЕ101.04(Д)/1, мА
Питание от сети переменного/постоянного тока
Режим передачи данных
Режим ожидания
80 В
230 В
276 В
80 В
230 В
276 В
45/35
25/13
20/11
25/13
15/7
13/6
Максимальный средний потребляемый ток в диапазоне рабочих напряжений коммуникаторов ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01, ТЕ101.04.01, ТЕ101.04.01/1, мА
Питание от сети постоянного тока
Режим передачи данных
Режим ожидания
6 В
12 В
18 В
6 В
12 В
18 В
260
140
80
30
20
15
Характеристики модуля связи коммуникаторов NB-IoT ТЕ101.01(Д), ТЕ101.01.01, ТЕ101.01.01А:
технология
GSM/GPRS + NB-IoT (LTE Cat. NB1/2)
число диапазонов
GSM - 4 (850/900/1800/1900 МГц);
LTE Cat NB 1/2 открыто 3 (1800/900/800)
выходная мощность передатчика, Вт
2 (GSM класс 4 на частоте 850/900 МГц);
1 (GSM класс 1 на частоте 1800/1900 МГц);
0,1 (LTE Cat NB 1/2 класс 5 на всех диапазонах)
чувствительность приемника, дБм
минус 105,5 (850/900 МГц);
минус 103 (1800/1900 МГц)
напряжение питания SIM-карты, В
3 или 1,8
CSD
не поддерживается
класс GPRS
10
LTE Cat NB1 (HD-FDD)
Uplink до 63 кбит/с;
Downlink до 27 кбит/с
LTE Cat NB2 (HD-FDD)
Uplink до 158 кбит/с;
Downlink до 124 кбит/с
Характеристики модуля связи коммуникаторов NB-IoT ТЕ101.01(Д)/1, ТЕ101.01.01/1, ТЕ101.01.01А/1:
технология
NB-IoT (Cat. NB1/2)
число диапазонов
открыто 3 (1800/900/800 МГц)
выходная мощность передатчика, Вт
0,2 (класс 3 на всех диапазонах)
чувствительность приемника, дБм
минус 114 на всех диапазонах
напряжение питания SIM-карты, В
3 или 1,8
CSD
не поддерживается
LTE Cat NB1 (HD-FDD)
Uplink до 63 кбит/с;
Downlink до 27 кбит/с
LTE Cat NB2 (HD-FDD)
Uplink до 158 кбит/с;
Downlink до 124 кбит/с
Характеристики модуля связи коммуникаторов GSM ТЕ101.02(Д), ТЕ101.02.01, ТЕ101.02.01А:
технология
GSM/GPRS
число диапазонов
4 (850/900/1800/1900 МГц)
выходная мощность передатчика, Вт:
2 (класс 4 на частоте 850/900 МГц)
1 (класс 1 на частоте 1800/1900 МГц)чувствительность приемника, дБм
минус 108 (850/900 МГц)
минус 107 (1800/1900 МГц)напряжение питания SIM-карты, В
3 или 1,8
класс GPRS
(1-6), (9-10)
CSD
RLP, не прозрачная передача, 9600 бит/c
Характеристики модуля связи коммуникаторов 3G ТЕ101.03(Д), ТЕ101.03.01, ТЕ101.03.01А:
технология
GSM/GPRS/EDGE/UMTS/HSPA
число диапазонов
4 (GSM 900/1800 МГц, UMTS 900/2100 МГц)
выходная мощность передатчика, Вт:
2 (класс 4, GSM 900 МГц)
1 (класс 1, GSM 1800 МГц)
0,25 (класс 3 UMTS 900/2100 МГц)чувствительность приемника, дБм
минус 109 (GSM 900 МГц);
минус 110 (GSM 1800 МГц);
минус 111 (900/2100 МГц)напряжение питания SIM-карты, В
3 или 1,8;
класс GPRS(EDGE)
(1-12), (30-33), (35-38), кроме класса 7
EDGE
Uplink до 236,8 кбит/с;
Downlink до 296 кбит/сUMTS
Uplink/ Downlink до 384 кбит/с
HSPA
Uplink до 5,76 Мбит/с;
Downlink до 7,2 Мбит/сCSD
RLP, непрозрачная передача , 9600 бит/c
Характеристики модуля связи коммуникаторов 4G ТЕ101.04(Д), ТЕ101.04.01:
технология
GSM/GPRS/EDGE/UMTS/HSPA/LTE
число диапазонов
7 (GSM 900/1800 МГц, UMTS 900/2100 МГц, LTE 800/1800/2600 МГц);
выходная мощность передатчика, Вт:
2 (класс 4, GSM 900 МГц);
1 (класс 1, GSM 1800 МГц);
0,25 (класс 3 UMTS);
0,2 (класс 3 LTE)чувствительность приемника, дБм
минус 112,5 (GSM 900 МГц);
минус 111,5 (GSM 1800 МГц);
минус 113 (UMTS);
минус 101,5 (LTE)напряжение питания SIM-карты, В
3 или 1,8
класс GPRS(EDGE)
(1-12), (30-33), (35-38), кроме класса 7;
EDGE
Uplink до 236,8 кбит/с;
Downlink до 296 кбит/сUMTS
Uplink/ Downlink до 384 кбит/с
HSPA
Uplink до 5,76 Мбит/с;
Downlink до 7,2 Мбит/сLTE
Uplink до 50 Мбит/с;
Downlink до 150 Мбит/сCSD
RLP, не прозрачная передача, 9600 бит/c
Характеристики модуля связи коммуникаторов 4G ТЕ101.04(Д)/1, ТЕ101.04.01/1:
технология
GSM/GPRS/EDGE/ LTE/HSPA
число диапазонов
5 (GSM 900/1800 МГц,
LTE 800/1800/2600 МГц)выходная мощность передатчика, Вт:
2 (класс 4, GSM 900 МГц);
1 (класс 1, GSM 1800 МГц);
0,2 (класс 3 LTE)чувствительность приемника, дБм
минус 112,5 (GSM 900 МГц);
минус 111,5 (GSM 1800 МГц);
минус 101,5 (LTE)напряжение питания SIM-карты, В
3 или 1,8
класс GPRS(EDGE)
(1-12), (30-33), (35-38), кроме класса 7
EDGE
Uplink до 236,8 кбит/с;
Downlink до 296 кбит/сLTE
Uplink до 5 Мбит/с;
Downlink до 10 Мбит/сCSD
RLP, не прозрачная передача, 9600 бит/c
Число одновременно поддерживаемых соединений
4 - клиент TCP/IP;
2 – сервер TCP/IPМаксимальный размер буфера приема/передачи со стороны сети мобильной связи, байт
1500 для каждого из шести соединений
Характеристики интерфейса RS-485:
формат информационного байта
конфигурируемый: восьмибитный и семибитный формат с битом контроля нечетности, четности и без него
скорость передачи информацией, бит/с
конфигурируемая: 300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200
количество подключаемых устройств
до 32 (стандартной нагрузки 12 кОм);
до 64 (1/2 стандартной нагрузки 24 кОм);
до 128 (1/4 стандартной нагрузки 48 кОм);
до 256 (1/8 стандартной нагрузки 96 кОм);максимальный размер буфера приема/передачи
со стороны сети RS-485, байт1500
Характеристики выходов телеуправления:1)
число выходов
2
максимальное напряжение, В
30 (в состоянии «разомкнуто»)
максимальный ток, мА
50 (в состоянии «замкнуто»)
Характеристики входов телесигнализации:1)
число входов
2
напряжение присутствия сигнала, В
от плюс 5 до плюс 30
напряжение отсутствия сигнала, В
от 0 до плюс 1
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
от минус 40 до плюс 60
относительная влажность, %
до 90 при 30 °С
давление, кПа (мм. рт. ст.)
от 70 до 106,7 (от 537 до 800)
Помехоэмиссия
Технический регламент Таможенного союза ТР ТС 020/2011:
ГОСТ 30805.22-2013 для оборудования
класса Б, ГОСТ 30804.3.2-2013Помехоустойчивость
Технический регламент Таможенного союза ТР ТС 020/2011: ГОСТ CISPR 24-2013
Средняя наработка до отказа, час
90000
Средний срок службы, лет2)
30
Время восстановления, час
2
Масса не более, кг
ТЕ101.01, ТЕ101.01/1, ТЕ101.02, ТЕ101.03, ТЕ101.04,
ТЕ101.04/10,45
ТЕ101.01Д, ТЕ101.01Д/1, ТЕ101.02Д, ТЕ101.03Д,
ТЕ101.04Д, ТЕ101.04Д/10,35
ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01,
ТЕ101.04.01, ТЕ101.04.01/10,07
Габаритные размеры, мм:
ТЕ101.01, ТЕ101.01/1, ТЕ101.02, ТЕ101.03, ТЕ101.04,
ТЕ101.04/1140,5×162×47,6
ТЕ101.01Д, ТЕ101.01Д/1, ТЕ101.02Д, ТЕ101.03Д,
ТЕ101.04Д, ТЕ101.04Д/1108×113×65
ТЕ101.01.01, ТЕ101.01.01/1, ТЕ101.02.01, ТЕ101.03.01,
ТЕ101.04.01, ТЕ101.04.01/1133×57,6×19,5
Гарантийный срок эксплуатации, лет
5
1) В коммуникаторах ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А отсутствуют входы телесигнализации и выходы телеуправления.
2) Средний срок службы батареи резервного питания встроенных часов не менее 10 лет. Применяется литиевая батарея CR 2032TH22 с номинальным напряжением 3 В.Запрещается применение батареи с номинальным напряжение 3,6 В!
-
Назначение и область применения:
Коммуникаторы, в зависимости от варианта исполнения, предназначены для сопряжения сетей подвижной радиотелефонной связи стандарта NB-IoT, GSM900/1800, UMTS2000 и LTE с локальной сетью объекта стандарта RS-485 с целью осуществления удаленного радиодоступа со стороны центра управления и сбора данных (далее диспетчерского центра) к счетчикам электроэнергии, УСПД, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.
Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).Технические особенности:
Коммуникаторы серии ТЕ101 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, элементную базу, программное обеспечение, функциональные возможности и отличаются только конструктивным исполнением, типом модуля связи. Коммуникаторы серии ТЕ101 поддерживают все функции и протокол ранее выпускаемых коммуникаторов С-1.01, С-1.02, С-1.02.01, С-1.02.01А, С-1.03 и коммуникаторов серии С-1.
Коммуникаторы предназначены для работы в закрытом помещении:
- корпус коммуникаторов ТЕ101.01, ТЕ101.01/1, ТЕ101.02, ТЕ101.03, ТЕ101.04, ТЕ101.04/1 по степени защиты от проникновения воды и посторонних предметов соответствует степени IP51;
- корпус коммуникаторов ТЕ101.01Д, ТЕ101.01Д/1, ТЕ101.02Д, ТЕ101.03Д, ТЕ101.04Д, ТЕ101.04Д/1 соответствует степени IP50 по ГОСТ 14254-2015 (IEC 60529:2013).
Функциональные возможности:
Коммуникаторы серии ТЕ101 обеспечивает возможность установки двух персональных идентификационных карт абонента (SIM-карт) разных операторов мобильной связи и регистрации в сетях с автоматическим или принудительным выбором технологии в соответствии с конфигурационными параметрами. Единовременная регистрация производится только в сети одного оператора мобильной связи.
В зависимости от конфигурации коммуникатора выбор сети (SIM-карты) может производиться либо автоматически, либо принудительно.
Коммуникаторы серии ТЕ101 могут работать в сети GSM, UMTS, LTE, NB-IoT с использованием технологии пакетной передачи данных (GPRS, HSPA) и в режиме канальной передачи данных с использованием технологии CSD (модемное соединение).
Коммуникаторы могут устанавливать и поддерживать одновременно до четырех исходящих и двух входящих TCP/IP-соединений с разными удаленными компьютерами через сеть Интернет и шлюз оператора мобильной связи, в сети которого они зарегистрированы. По каждому открытому соединению может производиться независимый асинхронный обмен данными с устройствами, подключенными к коммуникаторам.
Коммуникаторы серии ТЕ101 имеют ряд пользовательских конфигурационных параметров, которые определяют их свойства и поведение в системе, и могут быть изменены дистанционно от удаленного компьютера через сеть мобильной связи (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).
Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с с битом контроля нечетности, четности и без него, независимо от технологии и скорости передачи данных в сети мобильной связи.
Коммуникаторы, по интерфейсу RS-485, поддерживают восьмибитный и семибитный формат информационного байта в зависимости от конфигурирования. Для работы с технологическим ПО «Конфигуратор СЭТ-4ТМ» коммуникаторы обеспечивают переход из семибитного формата в восьмибитный формат информационного байта независимо от конфигурирования при установке перемычки «Запрет коммуникации».
Коммуникаторы, кроме ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А, имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами. В зависимости от конфигурации, кроме NB-IoT, по измененным состояниям входов телесигнализации, могут формировать и передавать SMS-сообщение абоненту, номер которого указан в параметрах конфигурации. На базе входов телесигнализации может быть организована простая охранная система.
Коммуникаторы ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А, встраиваемые в счетчики ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т, ТЕ1000, ТЕ2000 и другие, могут производить рассылку SMS-сообщений с учтенной многотарифной энергией на начало суток и на начало месяца по конфигурируемому расписанию рассылки. Рассылка производится на два конфигурируемых абонентских номера.
Коммуникаторы имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет.
Коммуникаторы серии ТЕ101 ведут журналы событий с возможностью их последующего местного или удаленного просмотра:- журнал времени выключения/включения;
- статусный журнал;
- журнал CSD соединений;
- журнал регистрации в сети оператора сотовой связи;
- журнал изменения состояний входов телесигнализации;
- журнал коррекции времени;
- журнал трафика GPRS;
- журнал несанкционированного доступа к параметрам и данным;
- журнал перепрограммирования параметров;
- журнал GPRS-сессий с основным диспетчерским сервером;
- журнал GPRS-сессий с вспомогательным диспетчерским сервером;
- журнал GPRS-сессий с сервером технической поддержки;
- журнал GPRS-сессий с сервером точного времени;
- журнал GPRS-сессий с удаленным клиентом 1;
- журнал GPRS-сессий с удаленным клиентом 2.
Коммуникаторы имеют устройство индикации, состоящее из одиночных светодиодных индикаторов, для отображения текущего состояния. -
Условное обозначение варианта
исполненияТехнология сети
Особенности
ТЕ101.01,
ТЕ101.01/1,
ТЕ101.02
ТЕ101.03
ТЕ101.04
ТЕ101.04/12G+NB-IoT
NB-IoT
2G
2G+3G
2G+3G+4G
2G+3G+4GКонструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015.
ТЕ101.01Д
ТЕ101.01Д/1
ТЕ101.02Д
ТЕ101.03Д
ТЕ101.04Д
ТЕ101.04Д/12G+NB-IoT
NB-IoT
2G
2G+3G
2G+3G+4G
2G+3G+4GКонструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP50 по ГОСТ 14254-2015.
ТЕ101.01.01
ТЕ101.01.01/1
ТЕ101.02.01
ТЕ101.03.01
ТЕ101.04.01
ТЕ101.04.01/12G+NB-IoT
NB-IoT
2G
2G+3G
2G+3G+4G
2G+3G+4GОдноплатное, бескорпусное устройство, самостоятельной поставки, для установки в счетчик электроэнергии с габаритными размерами отсека сменных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.
ТЕ101.01.01А
ТЕ101.01.01А/1
ТЕ101.02.01А
ТЕ101.03.01А
ТЕ101.04.01А2G+NB-IoT
NB-IoT
2G
2G+3G
2G+3G+4GОдноплатное, бескорпусное устройство, несамостоятельной поставки, для встраивания в счетчики электроэнергии.
Примечания
1. Коммуникаторы ТЕ101.01.01А, ТЕ101.01.01А/1, ТЕ101.02.01А, ТЕ101.03.01А, ТЕ101.04.01А не предназначены для самостоятельной поставки и поставляются только в составе счетчиков электроэнергии ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т, ТЕ1000, ТЕ2000 и других.
2. Коммуникаторы 4G ТЕ101.04, ТЕ101.04Д, ТЕ101.04.01, ТЕ101.04.01А имеют максимальную скорость в сети 4G 150 Мбит/с.
3. Коммуникаторы 4G ТЕ101.04/1, ТЕ101.04Д/1, ТЕ101.04.01/1 имеют максимальную скорость в сети 4G 10 Мбит/с.

Подробнее

Модемы являются устройствами каналообразующей аппаратуры автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ) и предназначены для сопряжения сетей Ethernet и RS-485 с возможностью конфигурирования основных параметров коммуникации.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Номинальное напряжение сетевого электропитания:
М-3.01Т
230 В переменного тока частотой 50 Гц или постоянного тока
М-3.01Т.01
6 В постоянного тока
Установленный рабочий диапазон напряжений сетевого электропитания:
М-3.01Т
(85-265) В переменного тока частотой 50 Гц или постоянного тока
М-3.01Т.01
(5-25) В постоянного тока
Максимальные потребляемый ток при номинальном напряжении электропитания, мА:
М-3.01Т
10
М-3.01Т.01
200
Характеристики интерфейса Ethernet:
режим работы
клиент или сервер TCP/IP
скорость обмена, Мбит/с
до 10
спецификация
10BASE-T
коммуникационные протоколы
TCP/IP, HTTP, ICMP (ping)
максимальный размер буфера приема/передачи, байт
255
Характеристики интерфейса RS-485:
формат информационного байта
конфигурируемый: восьмибитный формат с битом контроля нечетности, четности и без него
скорость передачи информацией, бит/с
конфигурируемая: 110, 300, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200
количество подключаемых устройств
до 32 (стандартной нагрузки 12 кОм)
до 64 (1/2 стандартной нагрузки 24 кОм)
до 128 (1/4 стандартной нагрузки 48 кОм)
до 256 (1/8 стандартной нагрузки 96 кОм)максимальный размер буфера приема/передачи, байт
255Рабочие условия эксплуатации:
температура окружающего воздуха,°С
относительная влажность, %
давление, кПа (мм. рт. ст.)от минус 40 до плюс 60
до 90 при 30 °С
от 70 до 106,7 (от 537 до 800)Помехоэмиссия
ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость
ТР ТС 020/2011, ГОСТ CISPR 24-2013, критерий качества функционирования А
Диэлектрическая прочность изоляции:
цепи сетевого электропитания (М-3.01Т)
6000 В импульсное напряжение
между цепями сетевого электропитания и интерфейсными
цепями (М-3.01Т)4000 В переменного тока (среднеквадратическое значение)
в течение 1 минутымежду цепями интерфейса Ethernet и
RS-485 (М-3.01Т, М-3.01Т.01)1500 В переменного тока (среднеквадратическое значение)
в течение 1 минутымежду цепями интерфейса Ethernet и остальными цепями
(М-3.01Т.03А)4000 В переменного тока (среднеквадратическое значение)
в течение 1 минутыСредняя наработка до отказа, ч
90000
Средний срок службы, лет
30
Время восстановления, ч
2
Масса, кг:
М-3.01Т
М-3.01Т.01
0,14
0,07Габаритные размеры, мм:
М-3.01Т
М-3.01Т.01
72×98×64
133×51×23Гарантийный срок эксплуатации, лет
5
-
Назначение и область применения:
Модемы предназначены для сопряжения сети Ethernet с сетью RS-485 объекта с целью осуществления удаленного доступа со стороны центра управления и сбора данных через сеть Ethernet (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим устройствам объекта, подключенных к интерфейсу RS-485 модема.
Модемы Ethernet серии М-3.01Т могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ) в режиме клиента или сервера TCP/IP.Технические особенности:
- Модемы серии М-3.01Т соответствуют требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013), класс защиты II.
- Способ монтажа:
модем М-3.01Т устанавливается на DIN-рейку;
модемы М-3.01Т.01 и М-3.01Т.03А устанавливается в штатное место в корпусе счетчика электроэнергии. - Модемы имеют устройство индикации на основе одиночных светодиодных индикаторов для отображения текущего состояния.
- Устойчивость к климатическим воздействиям.
Модем М-3.01Т является конструктивно законченным устройством, предназначенным для самостоятельной поставки, с креплением на DIN-рейку, со встроенным блоком питания и с питанием от сети переменного или постоянного тока в широком диапазоне напряжений.
Модем М-3.01Т.01 является одноплатным устройством, предназначенным для самостоятельной поставки, для установки в счетчики электроэнергии с питанием от внешнего источника постоянного напряжения.
Модем М-3.01Т.03А является одноплатным устройством, непредназначенным для самостоятельной поставки, для встраивания в счетчики электроэнергии.Функциональные возможности:
- Осуществление информационного обмена по протоколу TCP/IP при работе модема в режимах TCP-сервер или TCP-клиент.
- Осуществление конфигурирования дистанционно через web-интерфейс.
-
М-3.01Т
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 85 до 265 В. Группа IP20 по ГОСТ 14254-2015.
М-3.01Т.01
Одноплатное, бескорпусное устройство, самостоятельной поставки, для установки в счетчики электроэнергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков: ТЕ3000, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ внутренней установки с питанием от внешнего источника постоянного тока в диапазоне напряжений от 5 до 25 В.
М-3.01Т.03А
Несамостоятельное одноплатное устройство для встраивания в счетчики электроэнергии СЭБ-1ТМ.03Т внутренней установки.
Модемы серии М-3.01Т выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, одинаковую элементную базу, одинаковое программное обеспечение, одинаковые функциональные возможности и отличаются только конструктивным исполнением.

Подробнее

В состав серии коммуникаторов серии ТЕ102 входят: ТЕ102.01, ТЕ102.01Д, ТЕ102.01.01, ТЕ102.01.01А
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Номинальное напряжение питания:
ТЕ102.01, ТЕ102.01Д
230 В переменного тока частотой 50 Гц или постоянного тока
ТЕ102.01.01
12 В постоянного тока
ТЕ102.01.01А
3,3 В постоянного тока
Рабочий диапазон напряжений питания:
ТЕ102.01, ТЕ102.01Д
от 80 до 276 В переменного или
постоянного токаТЕ102.01.01
от 6 до 18 В постоянного тока
Предельный диапазон напряжений питания ТЕ102.01, ТЕ102.01Д
от 276 до 440 В переменного или
постоянного тока (в течение 6 часов)ТЕ102.01, ТЕ102.01Д
Питание от сети переменного/постоянного тока
Режим ожидания
Режим передачи данных
80 В
230 В
276 В
80 В
230 В
276 В
21/12
14/6
19/5
21/12
14/6
19/5
ТЕ102.01.01
Питание от источника постоянного тока
Режим ожидания
Режим передачи данных
6 В
12 В
18 В
6 В
12 В
18 В
90
50
35
90
50
35
Характеристики Wi-Fi-модуля:
поддерживаемые протоколы
IEEE 802.11 b/g/n
диапазон частот, МГц
от 2412 до 2483,5
максимальная выходная мощность
передатчика не более, мВт
100максимальный размер буфера
приема/передачи, байт
1024Характеристики интерфейса RS-485:
скорость передачи информации, бит/с
300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200 с битом контроля четности, нечетности или без него.
Восьми или семи битные последовательности с одним стоповым битом.количество подключаемых устройств
до 32 (стандартной нагрузки 12 кОм)
до 64 (1/2 стандартной нагрузки 24 кОм)
до 128 (1/4 стандартной нагрузки 48 кОм)
до 256 (1/8 стандартной нагрузки 96 кОм)Характеристики выходов телеуправления (кроме ТЕ102.01.01А):
число выходов
2
максимальное напряжение, В
30 (в состоянии «разомкнуто»)
максимальный ток, мА
50 (в состоянии «замкнуто»)
Характеристики входов телесигнализации (кроме ТЕ102.01.01А):
ло входов
2
напряжение присутствия сигнала, В
от плюс 5 до плюс 30
напряжение отсутствия сигнала, В
от 0 до плюс 1
Рабочие условия эксплуатации:
емпература окружающего воздуха, °С
от минус 40 до плюс 70
относительная влажность, %
до 90 при 30 °С
давление, кПа (мм. рт. ст.)
от 70 до 106,7 (от 537 до 800)
Помехоэмиссия
ТР ТС 020/2011, ГОСТ 32134.1-2013,
ГОСТ Р 52459.3-2009, ГОСТ 30805.22-2013 для оборудования класса БПомехоустойчивость
ТР ТС 020/2011, ГОСТ 32134.1-2013,
ГОСТ Р 52459.3-2009,
критерий качества функционирования АГарантийный срок эксплуатации, лет
5
Средняя наработка до отказа, час
90000
Средний срок службы, лет1)
30
Время восстановления, час
2
Масса не более, кг:
ТЕ102.01
0,45
ТЕ102.01Д
0,35
ТЕ102.01.01
0,07
Габаритные размеры, мм:
ТЕ102.01
140,5×162×47,6
ТЕ102.01Д
108×113×65
ТЕ102.01.01
133×55,5×19,5
1) Средний срок службы батареи резервного питания встроенных часов не менее 10 лет. Применяется литиевая батарея CR 2032TH22 с номинальным напряжением 3 В.
Запрещается применение батареи с номинальным напряжение 3,6 В! -
Назначение и область применения:
Коммуникаторы серии ТЕ102.01 предназначены для сопряжения сетей Wi-Fi стандарта IEEE 802.11 b/g/n с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного радиодоступа со стороны центра управления и сбора данных через сеть Интернет (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим средствам измерения или управления, расположенным на объекте и объединенным в локальную сеть.
Коммуникаторы могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Коммуникаторы серии ТЕ102.01 могут работать одновременно и в режиме станции, и в режиме точки доступа. В режиме станции коммуникаторы выполняют функции клиента и (или) сервера TCP/IP, одновременно могут поддерживать до пяти TCP/IP-соединений с разными удаленными компьютерами. В режиме точки доступа любые действия с коммуникаторами запрещены, но имена коммуникаторов, как точки доступа, в сети Wi-Fi могут быть просмотрены с помощью компьютера с Wi-Fi-модемом или смартфона.Технические особенности:
Коммуникаторы серии ТЕ102.01 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, элементную базу, программное обеспечение, функциональные возможности и отличаются только конструктивным исполнением.
ТЕ102.01
Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
Группа IP51 по ГОСТ 14254-2015.
ТЕ102.01Д
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
Группа IP50 по ГОСТ 14254-2015.
ТЕ102.01.01
Одноплатное бес корпусное устройство самостоятельной поставки, предназначенное для установки в счетчики электроэнергии или другие устройства с габаритными размерами отсека сменных дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.
ТЕ102.01.01А
Одноплатное бес корпусное устройство несамостоятельной поставки с внутренней антенной, предназначенное для встраивания в счетчики электроэнергии: ТЕ1000, ТЕ2000, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т и другие, с питанием от внешнего источника постоянного тока напряжением 3,3 В.Функциональные возможности:
Коммуникаторы могут подключаться к одной из двух точек доступа Wi-Fi стандарта IEEE 802.11 b/g/n, обеспечивающих их выход в сеть Интернет. В зависимости от конфигурации коммуникаторов, выбор сети (точки доступа) может производиться либо автоматически, либо принудительно.
Коммуникаторы могут работать в режиме клиента и (или) сервера TCP/IP и одновременно поддерживать до пяти TCP/IP-соединений с разными удаленными компьютерами как через сеть Интернет, так и через местную сеть Wi-Fi. При этом входящих соединений (коммуникатор является сервером TCP/IP) может быть не более двух.
Исходящие TCP/IP-соединения (коммуникатор является клиентом TCP/IP) устанавливаются с удаленными компьютерами по инициативе коммуникаторов в соответствии с конфигурационными параметрами коммуникатора:- по интерфейсному запросу в формате протокола коммуникатора;
- по конфигурируемому таймеру автосоединения (непрерывное соединение);
- по конфигурируемому расписанию автосоединения.
Коммуникаторы серии ТЕ102.01 имеют ряд пользовательских конфигурационных параметров, которые определяют их свойства и поведение в системе, могут быть изменены дистанционно от удаленного компьютера через сеть Wi-Fi (удаленное конфигурирование) или через сеть RS-485 объекта (местное конфигурирование).
Коммуникаторы выполняют функцию преобразования скорости и позволяют осуществлять обмен с устройствами, подключенными к интерфейсу RS-485, на скоростях обмена в диапазоне от 300 до 115200 бит/с (с битом контроля четности, нечетности и без него). Поддерживается обмен восьмибитными и семибитными последовательностями с одним стоповым битом.
Коммуникаторы ТЕ102.01, ТЕ102.01Д, ТЕ102.01.01 имеют два дискретных изолированных входа телесигнализации и два дискретных изолированных выхода телеуправления с возможностью удаленного считывания их состояний и управления выходами.
Коммуникаторы ТЕ102.01, ТЕ102.01Д, ТЕ102.01.01 имеют встроенные часы реального времени и позволяют производить удаленную и местную установку времени, коррекцию и синхронизацию времени по серверам точного времени Интернет. Коммуникатор ТЕ102.01.01А не имеет собственных часов и считывает текущее время из счетчика, в который он установлен.
Коммуникаторы ведут журналы событий с возможностью их последующего просмотра:- журнал времени выключения/включения;
- журнал коррекции времени;
- журнал регистрации в сети (журнал подключения к точке доступа);
- журнал трафика;
- журнал изменения состояний входов телесигнализации;
- журнал несанкционированного доступа к параметрам и данным;
- журнал перепрограммирования параметров;
- статусный журнал;
- журнал соединений с основным диспетчерским сервером;
- журнал соединений с вспомогательным диспетчерским сервером;
- журнал соединений с сервером технической поддержки;
- журнал соединений с сервером точного времени;
- журнал соединений с удаленным клиентом 1;
- журнал соединений с удаленным клиентом 2.
Коммуникаторы имеют светодиодное устройство индикации для отображения текущего состояния. -
Условное обозначение варианта исполнения
Особенности
ТЕ102.01
Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
ТЕ102.01Д
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В.
ТЕ102.01.01
Одноплатное бескорпусное устройство самостоятельной поставки, предназначенное для установки в счетчики электроэнергии или другие устройства с габаритными размерами отсека сменных дополнительных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного тока в диапазоне напряжений от 6 до 18 В.
ТЕ102.01.01А
Одноплатное бескорпусное устройство несамостоятельной поставки с внутренней антенной, предназначенное для встраивания в счетчики электроэнергии: ТЕ1000, ТЕ2000, ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т и другие, с питанием от внешнего источника постоянного тока напряжением 3,3 В.

Подробнее

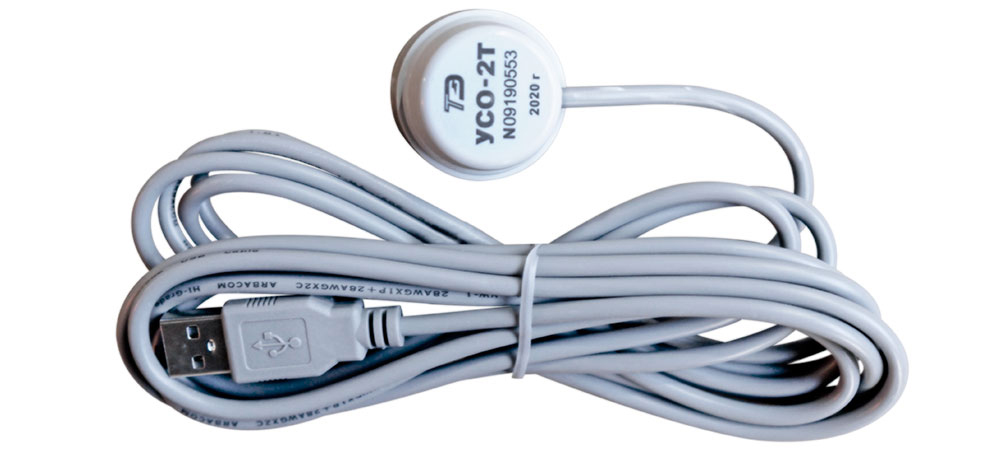

Устройство предназначено для бесконтактного подключения компьютера к внешнему устройству, оснащенному оптическим портом, с целью обмена информацией через интерфейс USB. Устройство сопряжения осуществляет преобразование сигналов стандарта USB 2.0 в импульсные сигналы инфракрасного диапазона при передаче данных от компьютера к внешнему устройству, и обратное преобразование, при передаче данных от внешнего устройства к компьютеру.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Питание:
потребляемый ток, мА, не болеепорт USB
30Скорость обмена, бод:
для USB
от 300 до 38400
Протяженность оптического канала связи (от передающего светодиода УСО-2Т до приемного устройства, и обратно), мм
не более 10
Диапазон рабочих температур, °С
от 0 до плюс 70
Гарантийный срок эксплуатации, лет, не менее
3
Масса, кг, не более
0,13
Габаритные размеры, мм:
длина кабеля, не менее
диаметр считывающей головки
высота считывающей головки
2000
32
26 -
Назначение и область применения:
Устройство сопряжения оптическое УСО-2Т предназначено для бесконтактного подключения компьютера к внешнему устройству, оснащенному оптическим портом, с целью обмена информацией через интерфейс USB.
Устройство сопряжения осуществляет преобразование сигналов стандарта USB 2.0 в импульсные сигналы инфракрасного диапазона при передаче данных от компьютера к внешнему устройству, и обратное преобразование, при передаче данных от внешнего устройства к компьютеру.Технические особенности:
- Устройство сопряжение выполнено на основе популярной микросхемы преобразователя USB 2.0 в UART FT232BL фирмы FTDI.
- В части конструкции считывающей головки, магнитных и оптических характеристик устройство сопряжения соответствует ГОСТ IEC 61107-2011.
- По условиям эксплуатации устройство сопряжения относится к группе 3 по ГОСТ 21552-84 с интервалом рабочих температур от плюс 0 до плюс 70 °С.
- По безопасности устройство сопряжения удовлетворяет требованиям ГОСТ IEC 60950-1-2014,
класс защиты III.

Подробнее

Преобразователь интерфейса предназначен для преобразования электрических сигналов стандарта USB 2.0 в гальванически изолированные электрические сигналы интерфейсов RS-422/RS-485, и наоборот.
Оставить заявку
- Характеристики
- Особенности
- Модификации
-
Наименование величины
Значение
Питание:
максимальный ток потребления, мАUSB-порт
120Напряжение изоляции между каналами, В
1000 (переменного тока)
Управление направлением передачи
автоматическое
Формат данных, бит
9, 10, 11, 12
Скорость обмена, бод
от 300 до 921600
Нагрузочная способность интерфейса RS-485
32 устройства с единичной нагрузкой
64 устройства с 1/2 единичной нагрузки
128 устройств с 1/4 единичной нагрузки
256 устройств с 1/8 единичной нагрузкиВеличина входного сопротивления драйвера равна ½ единичной нагрузки, кОм
24
Дальность связи, м
до 1200
Диапазон рабочих температур, °С
от 0 до плюс 60
Масса, кг, не более
0,07
Габаритные размеры, мм
88,5x51x27
Гарантийный срок эксплуатации, мес.
36
-
Назначение и область применения:
Преобразователь интерфейса предназначен для создания последовательных коммуникационных каналов связи систем промышленной автоматизации. Осуществляет преобразование сигналов интерфейса USB (2.0) в RS-422/RS-485, и наоборот. При отсутствии обмена данными преобразователь находится в ждущем режиме и ожидает появления информации по любому из каналов.
Технические особенности:
- Преобразователь интерфейса ПИ-2Т выполнен на основе популярной микросхемы преобразователя
USB 2.0 в UART FT232BL фирмы FTDI. - По условиям эксплуатации преобразователь относится к группе 3 ГОСТ 21552-84 с интервалом рабочих температур от плюс 0 до плюс 60 °С.
- По безопасности преобразователь удовлетворяет требованиям ГОСТ IEC 60950-1-2014, класс защиты III.
Функциональные возможности:
- В преобразователе ПИ-2Т реализована функция автоматического определения направления передачи данных, что позволяет осуществлять передачу данных по каналу RS–485 в обоих направлениях без применения аппаратного управления потоком.
- Стандарт RS–485 поддерживает полудуплексную связь, что требует одной пары проводов для получения и передачи цифровой информации.
- Стандарт RS–422 поддерживает полную дуплексную связь, что требует две пары проводов для получения и передачи цифровой информации.
- Преобразователь интерфейса ПИ-2Т выполнен на основе популярной микросхемы преобразователя
603105, Нижегородская область, г. Нижний Новгород, ул. Генкиной, д. 39А/16, помещ. 5 офис 2
Телефон
+7 (910) 896-01-07
написать в WhatsApp
paikov1985@yandex.ru
